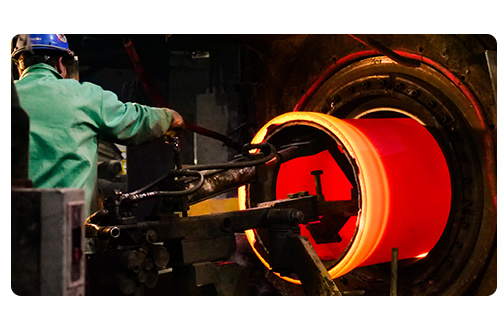

लचीला लोहे के पाइप उन पाइपों को संदर्भित करते हैं जो 18 नंबर से ऊपर के पिघले हुए लोहे में नोड्युलाइजिंग एजेंट जोड़ने के बाद एक लचीला लोहे की मशीन का उपयोग करके उच्च गति वाले केन्द्रापसारक कास्टिंग द्वारा कास्ट किए जाते हैं।उन्हें लचीला लोहे के पाइप कहा जाता हैयह मुख्य रूप से नल के पानी के परिवहन के लिए उपयोग किया जाता है और नल के पानी के पाइपलाइनों के लिए एक आदर्श सामग्री है।
कास्ट आयरन स्टील पाइप का सार डक्टिल आयरन पाइप है। क्योंकि डक्टिल आयरन पाइप में लोहे का सार और स्टील का प्रदर्शन होता है, इसलिए इसे यह कहा जाता है।लोहे के पाइपों में मौजूद ग्रेफाइट गोलाकार रूप में होता है, और ग्राफाइट का आकार आम तौर पर ग्रेड 6-7 है। गुणवत्ता के लिए आवश्यक है कि कास्ट आयरन पाइप के गोलाकार स्तर को स्तर 1-3 तक नियंत्रित किया जाए, जिसमें ≥ 80% की गोलाकार दर हो।सामग्री के यांत्रिक गुणों में सुधार किया गया है, और यह लोहे का सार और स्टील के गुण है। annealing के बाद, धातु विज्ञान संरचना लचीला लोहे के पाइप फेराइट प्लस एक छोटी मात्रा में pearlite है,और अच्छे यांत्रिक गुण हैं, इसलिए इसे कास्ट आयरन स्टील पाइप भी कहा जाता है।
विशेषताएं: इसमें लोहे की प्रकृति, इस्पात का प्रदर्शन, उत्कृष्ट संक्षारण विरोधी गुण, अच्छी लचीलापन और आसान स्थापना है।इसका उपयोग मुख्य रूप से नगरपालिका में जल आपूर्ति और गैस संचरण के लिए किया जाता है।, औद्योगिक और खनन उद्यम।
विकास इतिहास संपादक प्रसारण
1947 में यूनाइटेड किंगडम के एच. मोरोग ने पाया कि जब सेरियम को हाइपर्यूटेक्टिक ग्रे कास्ट आयरन में जोड़ा गया ताकि सामग्री 0.02 वाट% से ऊपर हो जाए, तो ग्रेफाइट गोलाकार हो गया। 1948 में ए. पी.गंगानबेन और संयुक्त राज्य अमेरिका के अन्य लोगों ने बताया कि मैग्नीशियम को कास्ट आयरन में जोड़ा गया और फिर फेरोसिलिकॉन के साथ इनक्यूबेट किया गयाजब अवशिष्ट मैग्नीशियम की मात्रा 0.04 वाट% से अधिक होती है तो गोलाकार ग्राफाइट प्राप्त किया जाता है। तब से, लचीले लोहे का बड़े पैमाने पर औद्योगिक उत्पादन शुरू हो गया है।कास्ट आयरन पाइपों का प्रयोग 1668 से शुरू हुआ, जब पेरिस के उपनगरों में सीन नदी से वर्साय तक एक 21.14 किमी की पानी की पाइपलाइन का निर्माण किया गया था। 300 साल बीत चुके हैं। कुछ पाइप और जोड़ों की मरम्मत और प्रतिस्थापन को छोड़कर,मुख्य शरीर अभी भी उपयोग में है.
मेरे देश में लचीले लोहे के पाइपों की वर्तमान स्थिति और संभावनाएं
मेरे देश के लोहे के पाइप उद्योग की शुरुआत 1990 के दशक की शुरुआत में हुई और चीन शहरी जल आपूर्ति संघ के मजबूत समर्थन के साथ तेजी से विकसित हुआ।इसकी सुरक्षा और व्यावहारिकता को आम तौर पर जल आपूर्ति उद्योग द्वारा मान्यता दी गई है. 2008 में, घरेलू वार्षिक उत्पादन 2.2 मिलियन टन तक पहुंच गया है, 1990 की तुलना में 11 गुना।600 से अधिक जल-अल्पता वाले शहरों और 200 से अधिक गंभीर जल-अल्पता वाले शहरों के साथ, जल आपूर्ति और जल संरक्षण उद्योग में वृद्धि है, और लचीले लोहे के पाइपों में व्यापक विकास की संभावनाएं हैं। [1]
विशेषताएँ संपादक प्रसारण
लचीला लोहे का पाइप एक प्रकार का कास्ट आयरन पाइप है। गुणवत्ता के लिए आवश्यक है कि कास्ट आयरन पाइप के गोलाकारकरण स्तर को स्तर 1-3 (गोलाकारकरण दर > 80%) तक नियंत्रित किया जाए। इसलिए,सामग्री के यांत्रिक गुणों में सुधार किया गया है, और इसमें लोहे का सार और इस्पात के गुण हैं। एनील्ड डक्टिल लोहे के पाइप में फेराइट की धातु संरचना और थोड़ी मात्रा में पर्लाइट है।इसमें अच्छे यांत्रिक गुण होते हैं, उत्कृष्ट विरोधी जंग गुण, अच्छी लचीलापन, अच्छा सील प्रभाव, और स्थापित करने के लिए आसान है। यह मुख्य रूप से नगरपालिका में पानी की आपूर्ति और गैस संचरण के लिए प्रयोग किया जाता है,औद्योगिक और खनन उद्यम. , तेल परिवहन आदि।
फेराइट और पर्लाइट मैट्रिक्स पर एक निश्चित मात्रा में गोलाकार ग्रेफाइट वितरित है। नाममात्र व्यास और लम्बाई आवश्यकताओं के अनुसार,मैट्रिक्स संरचना में फेराइट और पर्लाइट का अनुपात अलग हैछोटे व्यास के मोती का अनुपात आम तौर पर 20% से अधिक नहीं है और बड़े व्यास के लिए आम तौर पर 25% के आसपास नियंत्रित किया जाता है।
प्रदर्शन संपादक प्रसारण
लचीला लोहे का पाइप एक प्रकार का कास्ट आयरन है, जो लोहे, कार्बन और सिलिकॉन का मिश्र धातु है। लचीले लोहे में ग्रेफाइट स्फेरोइड के रूप में मौजूद है। आम तौर पर ग्रेड 6-7 ग्रेड का ग्रेफाइट होता है।गुणवत्ता के लिए आवश्यक है कि कास्ट पाइप के गोलाकार स्तर को ग्रेड 1-3 तक नियंत्रित किया जाए (गोलाकार दर ≥ 80%)इसलिए, सामग्री के यांत्रिक गुणों में सुधार हुआ है, जिसमें लोहे का सार और इस्पात का प्रदर्शन है।धातुकर्म संरचना के बाद गुनगुने लोहे के पाइप annealing है फेराइट प्लस एक छोटी मात्रा में pearlite, और अच्छे यांत्रिक गुण हैं।
लचीला लोहे के पाइप को मुख्य रूप से केन्द्रापसारक लचीला लोहे के पाइप कहा जाता है। इसमें लोहे का सार और स्टील का प्रदर्शन है। इसमें उत्कृष्ट एंटी-जंग प्रदर्शन, अच्छी लचीलापन,अच्छी सीलिंग प्रभाव, और स्थापित करने में आसान है। यह मुख्य रूप से नगरपालिका, औद्योगिक और खनन उद्यमों में पानी की आपूर्ति, गैस संचरण और परिवहन के लिए उपयोग किया जाता है। तेल आदि।यह जल आपूर्ति पाइप के लिए पहली पसंद है और उच्च लागत प्रदर्शन हैपीई पाइपों की तुलना में, डक्टिल ग्राफाइट पाइपों की स्थापना पीई पाइपों की तुलना में आसान और तेज़ होती है।और स्थापना के बाद बेहतर आंतरिक और बाहरी दबाव प्रतिरोध है; हवा की tightness और anti-corrosion के मामले में, ductile graphite पाइपों में installation के बाद बेहतर airtightness होती है,और यह भी कर रहे हैं विरोधी जंग प्रदर्शन विभिन्न विरोधी जंग तरीकों के माध्यम से सुधार किया जा सकता है; हाइड्रोलिक प्रदर्शन के दृष्टिकोण से, डक्टिल ग्राफाइट पाइप के विनिर्देश आम तौर पर आंतरिक व्यास को संदर्भित करते हैं,और पीई पाइप के विनिर्देश आम तौर पर बाहरी व्यास को संदर्भित करते हैं, क्योंकि एक ही विनिर्देशों के तहत, डक्टिल ग्रेफाइट पाइप अधिक प्रवाह प्राप्त कर सकते हैं;डक्टिल ग्राफाइट पाइपों में अधिक बेहतर लागत प्रदर्शन होता है.
चयन के सुझाव
1लचीले लोहे के पाइपों का चयन बिछाने की जगह की विशिष्ट परिस्थितियों और सीधे पाइपों और सामानों के इंटरफेस के रूप पर आधारित होना चाहिए।
2रबर के छल्ले आमतौर पर एनबीआर, एसबीआर, ईपीडीएम और अन्य सामग्रियों से बने होते हैं।
3कोटिंग का चयनः उपयोग के दौरान आंतरिक और बाहरी परिस्थितियों के अनुसार उपयुक्त कोटिंग चुनें। मौजूदा आंतरिक कोटिंग्स एपॉक्सी राल, पॉलीयूरेथेन आंतरिक और बाहरी कोटिंग्स हैं,पीई फिल्म कोटिंग और अन्य नए लचीले लोहे के पाइप उत्पादचयन करते समय आपको उनके प्रदर्शन को विस्तार से समझना चाहिए।
लाभ
मध्यम और निम्न दबाव पाइप नेटवर्क में (आमतौर पर 6MPa से नीचे इस्तेमाल किया जाता है), लचीले लोहे के पाइप सुरक्षित और विश्वसनीय संचालन, कम क्षति दर, सुविधाजनक और तेजी से निर्माण और रखरखाव है,और उत्कृष्ट विरोधी जंग गुणनयी विकसित "रॉक शील्ड" पाइपलाइन श्रृंखला खाई रहित निर्माण के लिए उपयुक्त है और व्यापक रूप से नदियों, सड़कों और इमारतों के पार पाइपलाइन निर्माण में उपयोग की जाती है। "Saizin" series pipelines use a special zinc-aluminum alloy external spraying process to improve the corrosion resistance of the pipeline several times and are widely used in construction in highly corrosive soils.
कमी
आम तौर पर उच्च दबाव पाइप नेटवर्क (6MPa से ऊपर) में उपयोग नहीं किया जाता है। क्योंकि पाइप शरीर अपेक्षाकृत भारी है, स्थापना के दौरान मशीनरी का उपयोग किया जाना चाहिए। यदि दबाव परीक्षण के बाद पानी का रिसाव होता है,सभी पाइपों को खोदकर निकालना होगा, पाइपों को ऐसी ऊंचाई पर उठाया जाना चाहिए जहां क्लैंप लगाए जा सकें और लीक को रोकने के लिए क्लैंप लगाए जाने चाहिए।
संपादित करने और प्रसारित करने के लिए बुलेट बिंदुओं का उपयोग करें
1खाई की खुदाई
खाई की निचली चौड़ाई की गणना निम्नलिखित सूत्र के अनुसार की जानी चाहिए: B=D1+2(b1+b2)
सूत्र में: B-The excavation width at the bottom of the pipeline trench (mm) D1-The outer edge width of the pipeline structure (mm) b1-The width of the working surface on one side of the pipeline (mm) b2-The support width on one side of the pipeline (mm)
2. ग्रूव समर्थन
डिजाइन ऐसे कारकों पर आधारित है जैसे खाई की मिट्टी की गुणवत्ता, भूजल, ग्रूव अनुभाग, भार की स्थिति आदि। यह ढहने से रोकने के लिए मजबूत और विश्वसनीय होना चाहिए,और समर्थन पाइप के कम करने और स्थिर करने में बाधा नहीं होना चाहिए.
3टी-जॉइंट पाइपों को ऊर्ध्वाधर या क्षैतिज मोड़ पर बट्रेस के साथ प्रदान किया जाना चाहिए। बट्रेस का आकार पाइप व्यास जैसे कारकों के आधार पर गणना के माध्यम से निर्धारित किया जाना चाहिए,घूर्णन कोण, और कार्य दबाव।
4पीने के पानी के परिवहन के दौरान, पाइपलाइनों को जहर से दूषित क्षेत्रों से नहीं गुजरना चाहिए। यदि उन्हें गुजरना चाहिए, तो सुरक्षात्मक उपाय किए जाने चाहिए।
5सोकेट कनेक्शन वाले सभी लचीले लोहे के पाइपलाइनों को गणना के बाद बट्रेस से लैस किया जाना चाहिए।कृपया राष्ट्रीय भवन मानक डिजाइन एटलस 10S505 "लचीला इंटरफेस पानी की आपूर्ति पाइपलाइन Buttresses" देखें।.
6. The external anti-corrosion coating of ductile iron pipes should be galvanized and epoxy asphalt coatings or coatings with higher requirements according to the soil conditions of the place where the pipes are laid.
7पाइपलाइन स्थापित करने और दबाव परीक्षण पास करने के बाद, इसे कम क्लोराइड आयन पानी से धोया जाना चाहिए और 0.03% पोटेशियम परमैंगनेट जलीय समाधान के साथ कीटाणुरहित किया जाना चाहिए।
विरोधी जंग उपचार संपादक प्रसारण
1. डामर पेंट कोटिंग
गैस ले जाने वाले पाइपों पर डामर कोटिंग का प्रयोग किया जाता है। डामर को पेंट करने से पहले पाइप को प्रीहीट करने से डामर की चिपचिपाहट में सुधार हो सकता है और सूखने में तेजी आ सकती है।
2सीमेंट मोर्टार अस्तर + विशेष कोटिंग
यह आंतरिक संक्षारण रोधी उपाय अपशिष्ट जल परिवहन करने वाली पाइपलाइनों के लिए उपयुक्त है और यह अस्तर के संक्षारण प्रतिरोध में सुधार कर सकता है।
3. इपॉक्सी कोयला पीच कोटिंग
इपॉक्सी कोयला पिच कोटिंग गैस पाइपलाइन और सीवेज पाइपलाइन दोनों के लिए उपयुक्त है। यह एक दो-घटक कोटिंग है जिसमें उच्च आसंजन और एक बहुत चिकनी सतह है
4इपॉक्सी सिरेमिक अस्तर
ईपॉक्सी सिरेमिक अस्तर सीवेज पाइप और गैस पाइप के लिए उपयुक्त है, लेकिन निर्माण प्रक्रिया की कठिनाई और उच्च लागत के कारण, उपयोग में कुछ सीमाएं हैं।इपॉक्सी सिरेमिक अस्तर में उच्च आसंजन और चिकनाई होती है, और यह एक अच्छा एंटी-जंग कोटिंग है।
5एल्युमिनेट सीमेंट कोटिंग या सल्फेट सीमेंट कोटिंग
These two special cement coatings are suitable for internal anti-corrosion of ductile iron pipes used in sewage pipes to improve their ability to resist the erosion of acid and alkali components in sewage.
6. पॉलीयूरेथेन कोटिंग
यह पर्यावरण संरक्षण की जरूरतों को पूरा करने के लिए विकसित एक नए प्रकार का हरे रंग का विशेष कोटिंग है। इसमें अच्छा पहनने का प्रतिरोध और संक्षारण प्रतिरोध है।
झेंगदे डक्टिल आयरन पाइप एक प्रकार का कास्ट आयरन है, जो लोहे, कार्बन और सिलिकॉन का मिश्र धातु है। डक्टिल आयरन में ग्रेफाइट गोलाकार के रूप में मौजूद है। आम तौर पर ग्रेड 6-7 ग्रेड का ग्रेफाइट होता है।गुणवत्ता के लिए आवश्यक है कि कास्ट पाइप के गोलाकार स्तर को ग्रेड 1-3 तक नियंत्रित किया जाए (गोलाकार दर ≥ 80%)इसलिए, सामग्री के यांत्रिक गुणों में सुधार हुआ है, जिसमें लोहे का सार और इस्पात का प्रदर्शन है।धातुकर्म संरचना के बाद गुनगुने लोहे के पाइप annealing है फेराइट प्लस एक छोटी मात्रा में pearlite, और अच्छे यांत्रिक गुण हैं।
लचीला लोहे के पाइप को मुख्य रूप से केन्द्रापसारक लचीला लोहे के पाइप कहा जाता है। इसमें लोहे का सार और स्टील का प्रदर्शन है। इसमें उत्कृष्ट एंटी-जंग प्रदर्शन, अच्छी लचीलापन,अच्छी सीलिंग प्रभाव, और स्थापित करने में आसान है। यह मुख्य रूप से नगरपालिका, औद्योगिक और खनन उद्यमों में पानी की आपूर्ति, गैस संचरण और परिवहन के लिए उपयोग किया जाता है। तेल आदि।यह जल आपूर्ति पाइप के लिए पहली पसंद है और उच्च लागत प्रदर्शन हैपीई पाइपों की तुलना में, डक्टिल ग्राफाइट पाइपों की स्थापना पीई पाइपों की तुलना में आसान और तेज़ होती है।और स्थापना के बाद बेहतर आंतरिक और बाहरी दबाव प्रतिरोध है; हवा की tightness और anti-corrosion के मामले में, ductile graphite पाइपों में installation के बाद बेहतर airtightness होती है,और यह भी कर रहे हैं विरोधी जंग प्रदर्शन विभिन्न विरोधी जंग तरीकों के माध्यम से सुधार किया जा सकता है; हाइड्रोलिक प्रदर्शन के दृष्टिकोण से, डक्टिल ग्राफाइट पाइप के विनिर्देश आम तौर पर आंतरिक व्यास को संदर्भित करते हैं,और पीई पाइप के विनिर्देश आम तौर पर बाहरी व्यास को संदर्भित करते हैं, क्योंकि एक ही विनिर्देशों के तहत, डक्टिल ग्रेफाइट पाइप अधिक प्रवाह प्राप्त कर सकते हैं;डक्टिल ग्राफाइट पाइपों में अधिक बेहतर लागत प्रदर्शन होता है-अंदर की दीवार पर जस्ता, सीमेंट मोर्टार आदि संक्षारण रोधी सामग्री छिड़की जाती है।
चयन के सुझाव
1लचीले लोहे के पाइपों का चयन बिछाने की जगह की विशिष्ट परिस्थितियों और सीधे पाइपों और सामानों के इंटरफेस के रूप पर आधारित होना चाहिए।
2रबर के छल्ले आमतौर पर एनबीआर, एसबीआर, ईपीडीएम और अन्य सामग्रियों से बने होते हैं।
3कोटिंग का चयनः उपयोग के दौरान आंतरिक और बाहरी परिस्थितियों के अनुसार उपयुक्त कोटिंग चुनें। मौजूदा आंतरिक कोटिंग्स एपॉक्सी राल, पॉलीयूरेथेन आंतरिक और बाहरी कोटिंग्स हैं,पीई फिल्म कोटिंग और अन्य नए लचीले लोहे के पाइप उत्पादचयन करते समय आपको उनके प्रदर्शन को विस्तार से समझना चाहिए।
| डीएन ((मिमी) | DE ((मिमी) | T(मिमी) | किलो | किलो/मीटर | ||||||||
| K8 | K9 | K10 | K8 | K9 | K10 | |||||||
| 80 | 98 | 6 | 6 | 6 | 3.4 | 12.2 | 12.2 | 12.2 | ||||
| 100 | 118 | 6 | 6 | 6.1 | 4.3 | 14.9 | 15.1 | 15.1 | ||||
| 125 | 144 | 6 | 6 | 6.3 | 5.7 | 18.3 | 18.3 | 19 | ||||
| 150 | 170 | 6 | 6 | 6.3 | 7.1 | 21.8 | 22.8 | 22.8 | ||||
| 200 | 222 | 6 | 6.3 | 6.4 | 10.3 | 28.7 | 30.6 | 30.6 | ||||
| 250 | 274 | 6 | 6.8 | 7.5 | 14.2 | 35.6 | 40.2 | 44.3 | ||||
| 300 | 326 | 6.4 | 7.2 | 8 | 18.9 | 45.3 | 50.8 | 56.3 | ||||
| 350 | 378 | 6.8 | 7.7 | 8.5 | 23.7 | 55.9 | 63.2 | 69.6 | ||||
| 400 | 429 | 7.2 | 8.1 | 9 | 29.5 | 67.3 | 75.5 | 83.7 | ||||
| 450 | 480 | 7.6 | 8.6 | 9.5 | 38.3 | 80 | 89 | 99 | ||||
| 500 | 532 | 8 | 9 | 10 | 42.8 | 92.8 | 104.3 | 115.6 | ||||
| 600 | 635 | 8.8 | 9.9 | 11 | 59.3 | 122 | 137.3 | 152 | ||||
| 700 | 738 | 9.6 | 10.8 | 12 | 79.1 | 155 | 173.9 | 193 | ||||
| 800 | 842 | 10.4 | 11.7 | 13 | 102.6 | 192 | 215.2 | 239 | ||||
| 900 | 945 | 11.2 | 12.6 | 14 | 129 | 232 | 260.2 | 289 | ||||
| 1000 | 1048 | 12 | 13.5 | 15 | 161.3 | 275 | 309.3 | 343.2 | ||||
| 1200 | 1265 | 13.6 | 15.3 | 17 | 237.7 | 374 | 420.1 | 466.1 | ||||
| 1400 | 1462 | 16 | 17.1 | 19 | 385.3 | 487 | 547.2 | |||||
| 1600 | 1668 | 18.4 | 18.9 | 21 | 526 | 614.5 | 690.3 | |||||
गुणवत्ता पहले: उत्पादन और निरीक्षण उत्पादन मानकों के सख्ती से अनुपालन में;
मूल्य लाभः वास्तविक बाजार की कीमतों पर आधारित छूट;
लेन-देन की सुरक्षाः ग्राहक के धन का कोई नुकसान नहीं होगा;
बिक्री के बाद की गारंटीः ग्राहक की समस्या हमारी समस्या है;
दीर्घकालिक सहयोगः गुणवत्ता आश्वासन, मूल्य लाभ, ईमानदार सेवा लंबे समय तक रह सकती है।

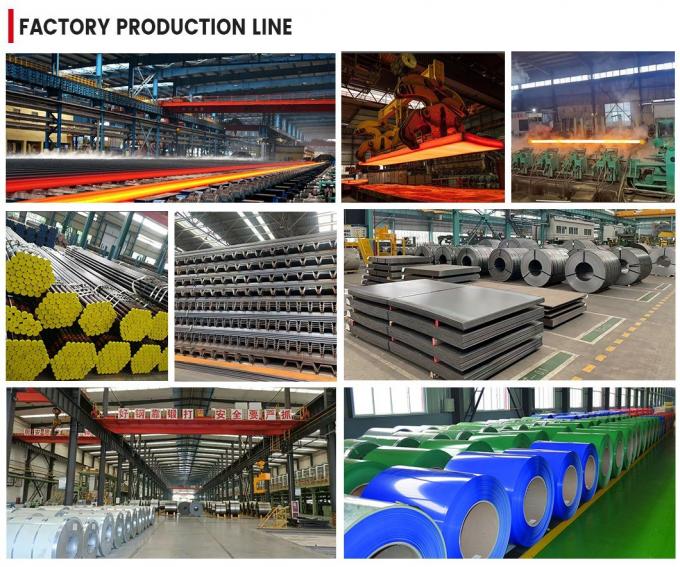

शेडोंग झेंगदे मेटल मैन्युफैक्चरिंग कंपनी लिमिटेडयह एक उत्पादन और बिक्री कंपनी है जो गर्म लुढ़का हुआ स्टील, ठंडा लुढ़का हुआ स्टील, जस्ती स्टील, रंग-लेपित स्टील, सेक्शन स्टील, स्टील पाइप, स्टील के तार, धातु जाल को एकीकृत करती है।स्टेनलेस स्टील, एल्यूमीनियम, तांबा और अन्य धातु उत्पादों के बड़े उद्यमों को एकीकृत किया।100 से अधिक उत्पादन लाइनों के साथ, 4 राष्ट्रीय स्तर पर मान्यता प्राप्त प्रयोगशालाओं, 2 तकनीकी इंजीनियरिंग केंद्रों, और 5 उद्यम प्रौद्योगिकी केंद्रों। उत्पादों को 50 से अधिक देशों और क्षेत्रों जैसे उत्तरी अमेरिका,दक्षिण अमेरिका, यूरोप, अफ्रीका, ओशिनिया, मध्य पूर्व और दक्षिण पूर्व एशिया।
