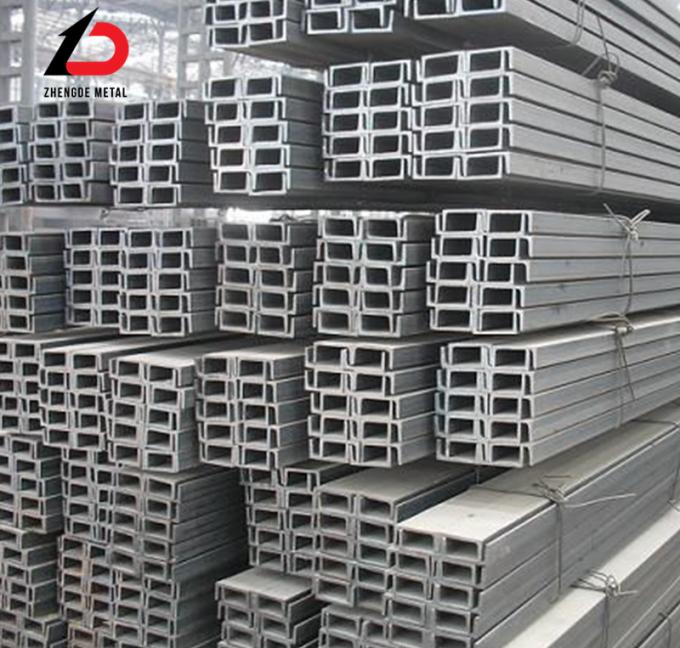

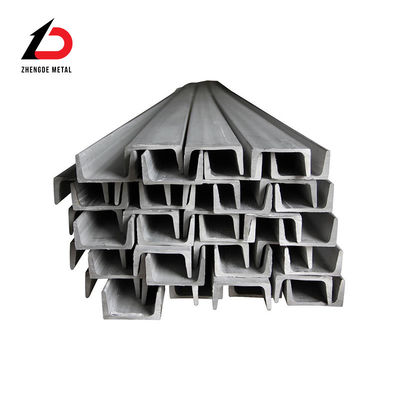

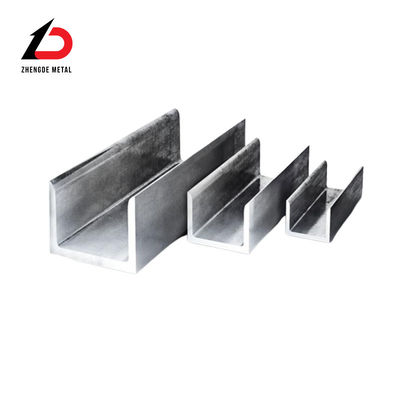

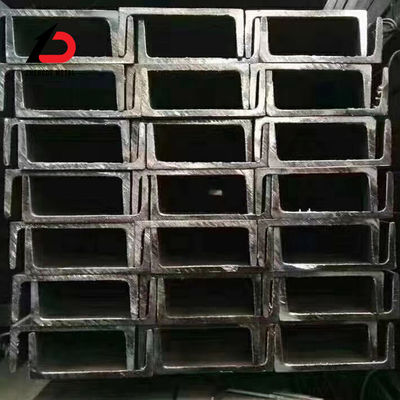

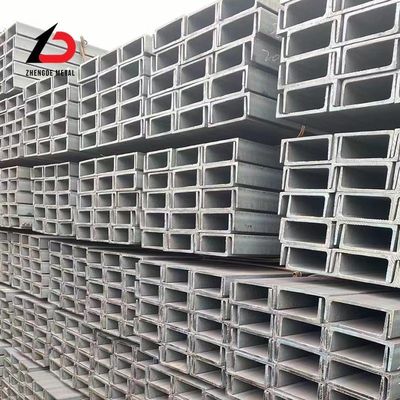

झेंगडे यू एंड सी चैनल स्टीलयू-आकार का स्टील चैनल स्टीलः चैनल स्टील स्टील की एक लंबी पट्टी होती है जिसका क्रॉस सेक्शन ग्रूव के आकार का होता है।
चैनल स्टील को साधारण चैनल स्टील और हल्के चैनल स्टील में विभाजित किया गया है। गर्म लुढ़का हुआ साधारण चैनल स्टील के विनिर्देश 5-40# हैं।
चैनल स्टील को आकार के अनुसार 4 प्रकारों में विभाजित किया जा सकता हैः ठंड-निर्मित समान किनारे वाले चैनल स्टील, ठंड-निर्मित असमान किनारे वाले चैनल स्टील, ठंड-निर्मित आंतरिक घुमावदार चैनल स्टील,ठंड से निर्मित बाहरी घुमावदार चैनल स्टील
स्टील संरचना के सिद्धांत के अनुसार, चैनल स्टील फ्लैंज को बल सहन करना चाहिए, अर्थात चैनल स्टील को लेटने के बजाय खड़ी होना चाहिए।
चैनल स्टील का उपयोग मुख्य रूप से भवन संरचनाओं, वाहन निर्माण और अन्य औद्योगिक संरचनाओं में किया जाता है और चैनल स्टील का उपयोग अक्सर आई-बीम के साथ मिलकर किया जाता है।.
| UPE80 | 80*50*4.5*8 | 8.89 |
| UPE100 | 100 गुना 55 गुना 5 गुना 8.5 | 10.9 |
| UPE120 | 120*60*5.5*9 | 13.2 |
| UPE140 | 140 गुना 65 गुना 6 गुना 9.5 | 15.7 |
| UPE160 | 160*70*6.5*10 | 18.6 |
| UPE180 | 180*75*7*105 | 21.6 |
| UPE200 | 200*80*7.5*11 | 24.8 |
| UPE220 | 220*85*8*12 | 28.8 |
| UPE240 | 240*90*8.5*13 | 33.4 |
| UPE270 | 270*95*9*14 | 38.8 |
| UPN65 | 65*42*5*7 | 7.09 |
| UPN80 | 80*45*6*8 | 8.64 |
| UPN100 | 100 गुना 50 गुना 6 गुना 8.5 | 10.6 |
| UPN120 | 120*55*7*9 | 13.4 |
| UPN140 | 140*60*7*10 | 16 |
| UPN160 | 160 गुना 65 गुना 7.5 गुना 10.5 | 18.8 |
| UPN180 | 180*70*8*11 | 22 |
| UPN200 | 200*75*8.5*115 | 25.3 |
| UPN220 | 220*80*9*125 | 29.4 |
| UPN240 | 240*85*9.5*13 | 33.2 |
| UPN260 | 260*90*10*14 | 37.9 |
| UPN280 | 280*95*10*15 | 41.8 |
| UPN300 | 300*100*10*16 | 46.2 |
| मॉडल | आकार ((मिमी) | एसडी (cm)2) |
TW (किलोग्राम/मीटर) |
|||||
| h | b | ट्व | t | r | r1 | |||
| 5 | 50 | 37 | 4.5 | 7 | 7 | 3.5 | 6.92 | 5.44 |
| 6.3 | 63 | 40 | 4.8 | 7.5 | 7.5 | 3.8 | 8.45 | 6.63 |
| 8 | 80 | 43 | 5 | 8 | 8 | 4 | 10.24 | 8.04 |
| 10 | 100 | 48 | 5.3 | 8.5 | 8.5 | 4.2 | 12.74 | 10 |
| 12.6 | 126 | 53 | 5.5 | 9 | 9 | 4.5 | 15.69 | 12.31 |
| 14अ | 140 | 58 | 6 | 9.5 | 9.5 | 4.8 | 18.51 | 14.53 |
| 14b | 140 | 60 | 8 | 9.5 | 9.5 | 4.8 | 21.31 | 16.73 |
| 16अ | 160 | 63 | 6.5 | 10 | 10 | 5 | 21.95 | 17.23 |
| 16b | 160 | 65 | 8.5 | 10 | 10 | 5 | 25.15 | 19.75 |
| 18अ | 180 | 68 | 7 | 10.5 | 10.5 | 5.2 | 25.69 | 20.17 |
| 18b | 180 | 70 | 9 | 10.5 | 10.5 | 5.2 | 29.29 | 22.99 |
| 20a | 200 | 73 | 7 | 11 | 11 | 5.5 | 28.83 | 22.63 |
| 20b | 200 | 73 | 7 | 11 | 11 | 5.5 | 32.83 | 25.77 |
| 22अ | 220 | 77 | 9 | 11.5 | 11.5 | 5.8 | 31.84 | 24.99 |

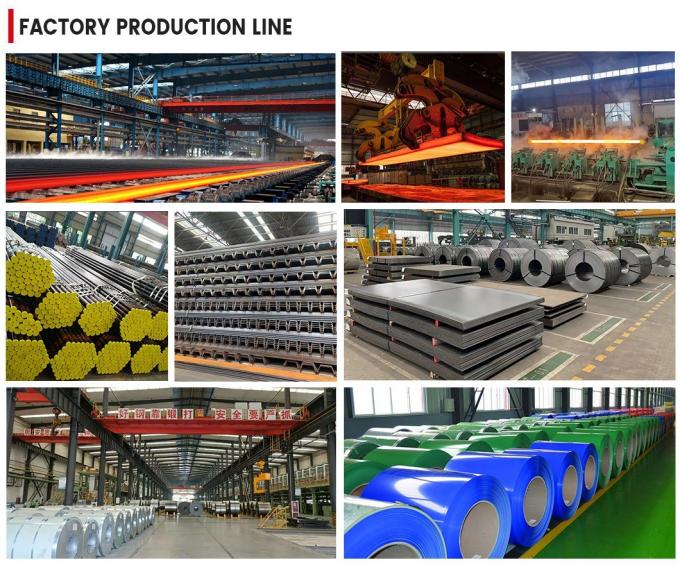

शेडोंग झेंगदे मेटल मैन्युफैक्चरिंग कंपनी लिमिटेडयह एक उत्पादन और बिक्री कंपनी है जो गर्म लुढ़का हुआ स्टील, ठंडा लुढ़का हुआ स्टील, जस्ती स्टील, रंग-लेपित स्टील, सेक्शन स्टील, स्टील पाइप, स्टील के तार, धातु जाल को एकीकृत करती है।स्टेनलेस स्टील, एल्यूमीनियम, तांबा और अन्य धातु उत्पादों के बड़े उद्यमों को एकीकृत किया।100 से अधिक उत्पादन लाइनों के साथ, 4 राष्ट्रीय स्तर पर मान्यता प्राप्त प्रयोगशालाओं, 2 तकनीकी इंजीनियरिंग केंद्रों, और 5 उद्यम प्रौद्योगिकी केंद्रों। उत्पादों को 50 से अधिक देशों और क्षेत्रों जैसे उत्तरी अमेरिका,दक्षिण अमेरिका, यूरोप, अफ्रीका, ओशिनिया, मध्य पूर्व और दक्षिण पूर्व एशिया।
