झेंगदे फ्लैंग्स का वर्गीकरण
1कार्बन स्टील, कास्ट स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील, तांबा, एल्यूमीनियम मिश्र धातु को सामग्री के अनुसार विभाजित करें

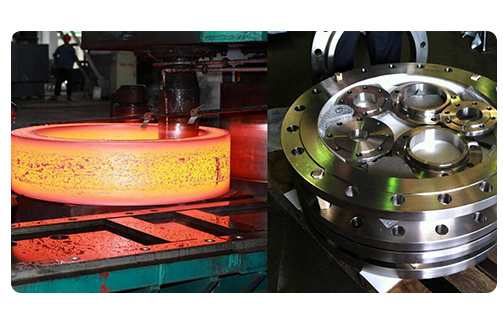

2उत्पादन विधि के अनुसार, इसे फोर्ज्ड फ्लैंग्स, कास्ट फ्लैंग्स, वेल्डेड फ्लैंग्स आदि में विभाजित किया जा सकता है।
3विनिर्माण मानकों के अनुसार इसे राष्ट्रीय मानकों (रासायनिक उद्योग मंत्रालय के मानकों, पेट्रोलियम मानकों, विद्युत शक्ति मानकों), अमेरिकी मानकों (एएसटीएम),जर्मन मानक (डीआईएन), जापानी मानक (जेबी), आदि।
मेरे देश के राष्ट्रीय मानक प्रणाली के लिए स्टील पाइप फ्लैंग्स GB
1. फ्लैंज का नाममात्र दबावः 0.25Mpa-42.0Mpa
श्रृंखला 1: पीएन1।0, पीएन1.6, पीएन2.0, पीएन5.0, PN10.0, पीएन15.0, पीएन25.0, PN42
श्रृंखला 2: पीएन०।25, PN0.6, पीएन2.5, पीएन4.0

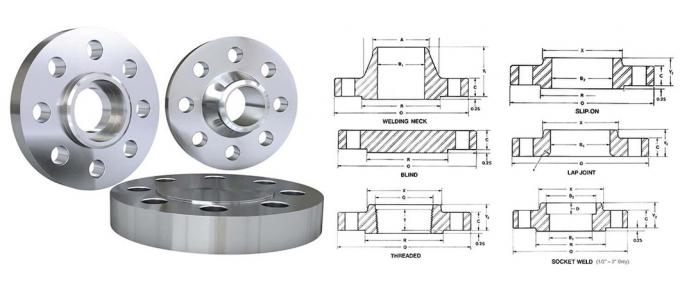

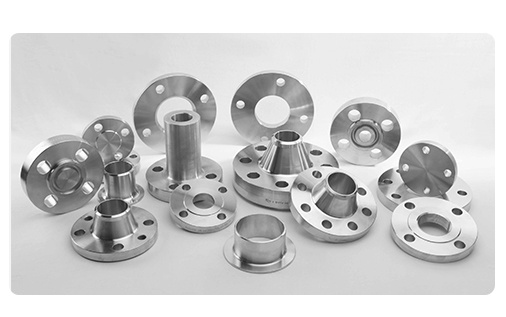

2फ्लैंज का संरचनात्मक रूप:

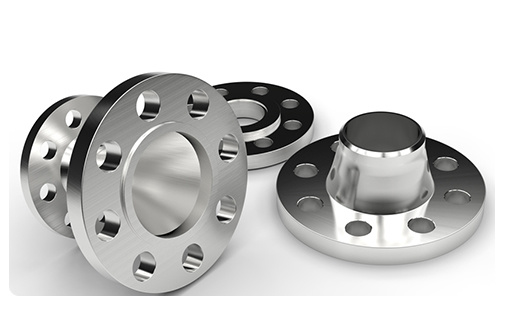

a. फ्लैट वेल्डिंग फ्लैंज PL;b. फ्लैट वेल्डिंग नेक SO;c. बट वेल्डिंग फ्लैंज WN;d. सॉकेट वेल्डिंग फ्लैंज SW;e. ढीला फ्लैंज PJ/SEf. समग्र ट्यूब IF;g. थ्रेडेड फ्लैंज Th;h. फ्लैंज कवर BL,अस्तर फ्लैंज कवर BL(S.
3फ्लैंज सीलिंग सतह के प्रकारः फ्लैट एफएफ, उठाया सतह आरएफ, उत्तल सतह एफएम, उत्तल सतह एमएफ, जीभ और ग्रूव सतह टीजी, अंगूठी कनेक्शन सतह आरजे
फ्लैंज अनुप्रयोग
बट वेल्डिंग स्टील फ्लैंज: बट वेल्डिंग के लिए उपयोग किया जाता है फ्लैंज और पाइप. यह एक उचित संरचना, उच्च शक्ति और स्टील है, उच्च तापमान और दबाव का सामना कर सकते हैं,बार-बार झुकने और तापमान में उतार-चढ़ाव, और विश्वसनीय सील प्रदर्शन है। 0.25-2.5Mpa के एक नाममात्र दबाव के साथ बट वेल्डिंग फ्लैंज एक ढीली और उत्तल सील सतह को अपनाता है।

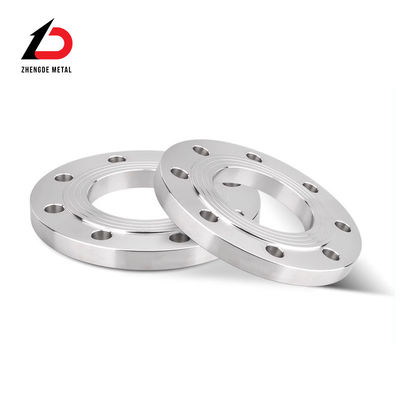

फ्लैट वेल्डेड स्टील फ्लैंजः कार्बन स्टील पाइप कनेक्शन के लिए उपयुक्त है जिसका नाममात्र दबाव 2.5Mpa से अधिक नहीं है। फ्लैट वेल्डेड फ्लैंज की सील सतह को तीन प्रकारों में बनाया जा सकता हैः चिकनी प्रकार,उत्तल और उत्तल प्रकार और जीभ और ग्रूव प्रकारचिकनी फ्लैट वेल्डिंग फ्लैंज में सबसे बड़ी आवेदन मात्रा होती है और इसका उपयोग ज्यादातर तब किया जाता है जब मध्यम परिस्थितियां अपेक्षाकृत हल्की होती हैं,जैसे कि कम दबाव वाली गैर-शुद्ध संपीड़ित हवा और कम दबाव वाली परिसंचारी पानीइसका लाभ यह है कि यह अपेक्षाकृत सस्ता है।
सोकेट वेल्डिंग फ्लैंज: आमतौर पर पीएन≤10.0Mpa, डीएन≤40 के साथ पाइपलाइनों में प्रयोग किया जाता है;
ढीला फ्लैंज: ढीला फ्लैंज को आमतौर पर लूप फ्लैंज के रूप में जाना जाता है, जिसे वेल्डिंग रिंग लूप फ्लैंज, फ्लैंज्ड लूप फ्लैंज और बट वेल्डिंग लूप फ्लैंज में विभाजित किया जाता है।यह अक्सर ऐसी स्थितियों में प्रयोग किया जाता है जहां माध्यम का तापमान और दबाव उच्च नहीं है लेकिन माध्यम अत्यधिक संक्षारक हैजब माध्यम अत्यधिक संक्षारक होता है, तो फ्लैंज का वह भाग जो माध्यम (फ्लैन्ज्ड निप्पल) से संपर्क करता है, संक्षारण प्रतिरोधी उच्च श्रेणी की सामग्री जैसे स्टेनलेस स्टील से बना होता है,जबकि बाहर कम ग्रेड सामग्री जैसे कार्बन स्टील के एक फ्लैंज अंगूठी द्वारा clamped है. सीलिंग प्राप्त करने के लिए;
अभिन्न फ्लैंजः फ्लैंज को अक्सर उपकरण, पाइप, वाल्व आदि के साथ एकीकृत किया जाता है। इस प्रकार का उपयोग आमतौर पर उपकरण और वाल्वों पर किया जाता है।
गुणवत्ता पहले: उत्पादन और निरीक्षण उत्पादन मानकों के सख्ती से अनुपालन में;
मूल्य लाभः वास्तविक बाजार की कीमतों पर आधारित छूट;
लेन-देन की सुरक्षाः ग्राहक के धन का कोई नुकसान नहीं होगा;
बिक्री के बाद की गारंटीः ग्राहक की समस्या हमारी समस्या है;
दीर्घकालिक सहयोगः गुणवत्ता आश्वासन, मूल्य लाभ, ईमानदार सेवा लंबे समय तक रह सकती है।

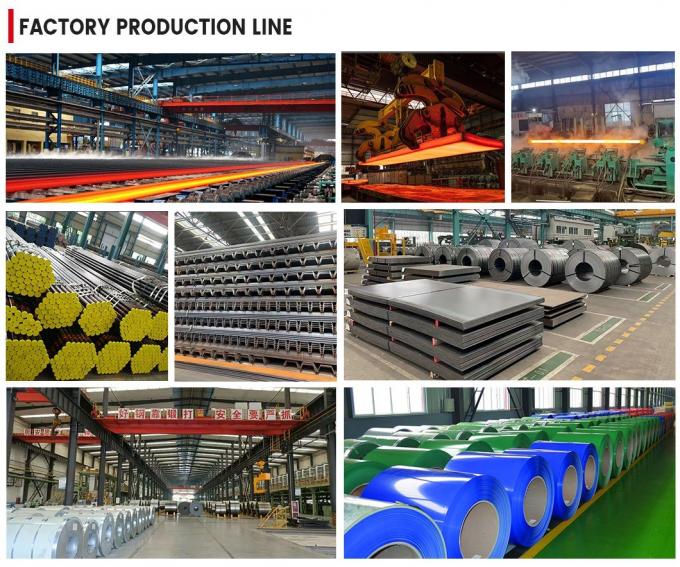

शेडोंग झेंगदे मेटल मैन्युफैक्चरिंग कंपनी लिमिटेडयह एक उत्पादन और बिक्री कंपनी है जो गर्म लुढ़का हुआ स्टील, ठंडा लुढ़का हुआ स्टील, जस्ती स्टील, रंग-लेपित स्टील, सेक्शन स्टील, स्टील पाइप, स्टील के तार, धातु जाल को एकीकृत करती है।स्टेनलेस स्टील, एल्यूमीनियम, तांबा और अन्य धातु उत्पादों के बड़े उद्यमों को एकीकृत किया।100 से अधिक उत्पादन लाइनों के साथ, 4 राष्ट्रीय स्तर पर मान्यता प्राप्त प्रयोगशालाओं, 2 तकनीकी इंजीनियरिंग केंद्रों, और 5 उद्यम प्रौद्योगिकी केंद्रों। उत्पादों को 50 से अधिक देशों और क्षेत्रों जैसे उत्तरी अमेरिका,दक्षिण अमेरिका, यूरोप, अफ्रीका, ओशिनिया, मध्य पूर्व और दक्षिण पूर्व एशिया।
