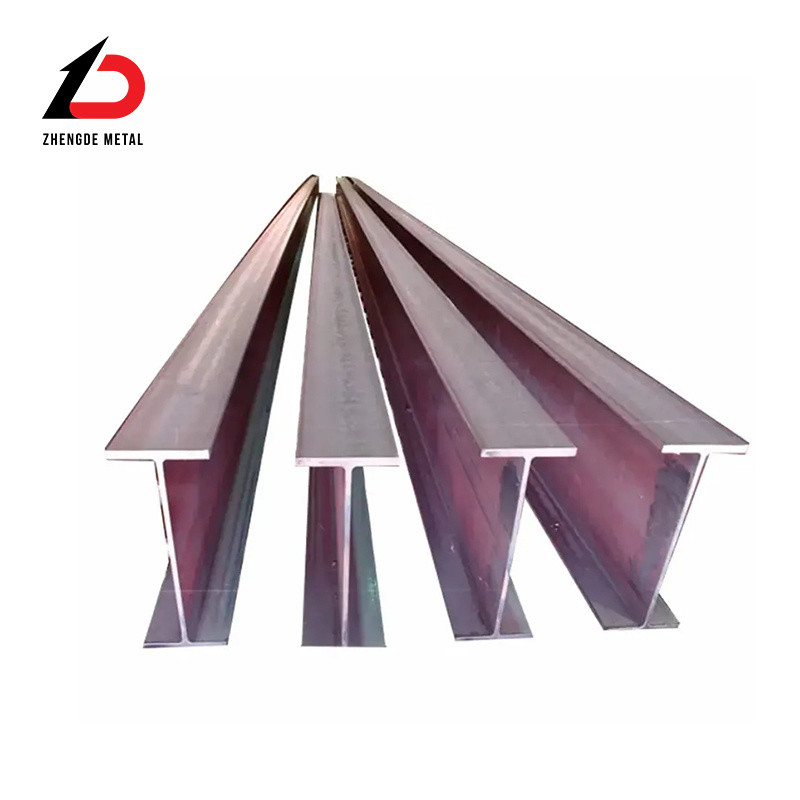

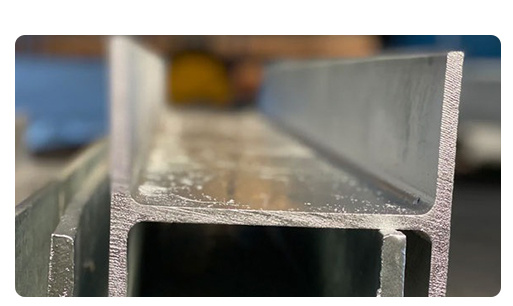

एच-आकार का इस्पात उच्च दक्षता वाली प्रोफ़ाइल है जिसमें अधिक अनुकूलित अनुभागीय क्षेत्र वितरण और अधिक उचित शक्ति-से-वजन अनुपात है।चूंकि एच के आकार के स्टील के सभी भागों को सही कोण पर व्यवस्थित कर रहे हैंएच-आकार के स्टील में सभी दिशाओं में मजबूत झुकने के प्रतिरोध, सरल निर्माण, लागत बचत और हल्के संरचनात्मक वजन के फायदे हैं, और इसका व्यापक रूप से उपयोग किया गया है।
एएसटीएम मानक अमेरिकी मानक एच बीम में तीन मुख्य गुणवत्ता ग्रेड हैंः ए 36, ए 572, ए 992, आदि। ए 36 सामग्री और ए 572 सामग्री कार्बन संरचनात्मक स्टील का प्रतिनिधित्व करती है, और ए 992 कम मिश्र धातु स्टील है।

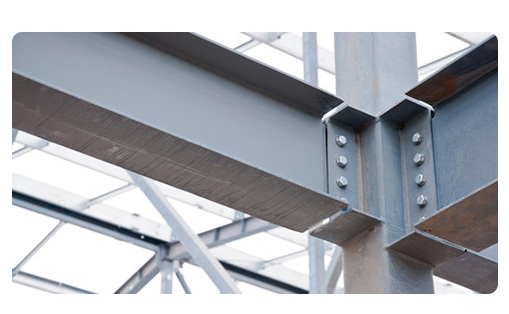

एच-आकार के स्टील का व्यापक रूप से उपयोग किया जाता है, मुख्य रूप सेः विभिन्न नागरिक और औद्योगिक भवन संरचनाओं में उपयोग किया जाता है; विभिन्न बड़े फैलाव वाले औद्योगिक संयंत्र और आधुनिक उच्च वृद्धि भवन,विशेष रूप से भूकंपीय गतिविधियों और उच्च तापमान वाली कार्य स्थितियों वाले क्षेत्रों में औद्योगिक संयंत्रबड़ी भारोत्तोलन क्षमता और क्रॉस-सेक्शन की आवश्यकता होती है अच्छी स्थिरता और बड़े स्पैन के साथ बड़े पुल; भारी उपकरण; राजमार्ग; जहाज की कंकाल; खदान समर्थन;नींव उपचार और बांध इंजीनियरिंग; विभिन्न मशीन के घटक।
| सार्वभौमिक बीम | ||||||||||||||||
| विनिर्देशःबीएस एन 10025-2:2004आयाम:BS4-1:2005सहिष्णुताःबीएस एन 10034:1993 | ||||||||||||||||
| पदनाम | h | b | s | t | क्षेत्रफल | IX | इय | नवम | इ | Zx | Zy | |||||
| mmxmmxkg/m | मिमी | मिमी | मिमी | मिमी | सेमी2 | सेमी4 | सेमी4 | सेमी | सेमी | सेमी3 | सेमी3 | |||||
| 127x76x13 | 127.0 | 76.0 | 4.0 | 7.6 | 16.5 | 473 | 55.7 | 5.35 | 1.84 | 74.6 | 14.7 | |||||
| 152x89x16 | 152.4 | 88.7 | 4.5 | 7.7 | 20.3 | 834 | 89.8 | 6.41 | 2.10 | 110 | 20.2 | |||||
| 178x102x19 | 177.8 | 101.2 | 4.8 | 7.9 | 24.3 | 1,356 | 137 | 7.48 | 2.37 | 153 | 27.0 | |||||
| 203x102x23 | 203.2 | 101.8 | 5.4 | 9.3 | 29.4 | 2,105 | 164 | 8.46 | 2.36 | 207 | 32.2 | |||||
| 203x133x25 | 203.2 | 133.2 | 5.7 | 7.8 | 32.0 | 2,340 | 308 | 8.56 | 3.10 | 230 | 46.0 | |||||
| 203x133x30 | 206.8 | 133.9 | 6.4 | 9.6 | 38.2 | 2,896 | 385 | 8.71 | 3.17 | 280 | 57.5 | |||||
| 254x102x22 | 254.0 | 101.6 | 5.7 | 6.8 | 28.0 | 2,841 | 119 | 10.10 | 2.06 | 224 | 23.5 | |||||
| 254x102x25 | 257.2 | 101.9 | 6.0 | 8.4 | 32.0 | 3,415 | 149 | 10.30 | 2.15 | 266 | 29.0 | |||||
| 254x102x28 | 260.4 | 102.2 | 6.3 | 10.0 | 36.1 | 4,005 | 179 | 10.50 | 2.22 | 308 | 35.0 | |||||
| 254x146x31 | 251.4 | 146.1 | 6.0 | 8.6 | 39.7 | 4,413 | 448 | 10.55 | 3.36 | 351 | 61.0 | |||||
| 254x146x37 | 256.0 | 146.4 | 6.3 | 10.9 | 47.2 | 5,537 | 571 | 10.80 | 3.48 | 433 | 78.0 | |||||
| 254x146x43 | 259.6 | 147.3 | 7.2 | 12.7 | 54.8 | 6,544 | 677 | 10.90 | 3.52 | 504 | 92.0 | |||||
| 305x102x25 | 305.1 | 101.6 | 5.8 | 7.0 | 31.6 | 4,455 | 123 | 11.87 | 1.97 | 292 | 24.2 | |||||
| 305x102x28 | 308.7 | 101.8 | 6.0 | 8.8 | 35.9 | 5,366 | 155 | 12.23 | 2.08 | 348 | 30.5 | |||||
| 305x102x33 | 312.7 | 102.4 | 6.6 | 10.8 | 41.8 | 6,501 | 194 | 12.47 | 2.15 | 416 | 37.9 | |||||
| 305x127x37 | 304.4 | 123.4 | 7.1 | 10.7 | 47.2 | 7,171 | 336 | 12.30 | 2.67 | 471 | 54.5 | |||||
| 305x127x42 | 307.2 | 124.3 | 8.0 | 12.1 | 53.4 | 8,196 | 389 | 12.40 | 2.70 | 534 | 62.6 | |||||
| 305x127x48 | 311.0 | 125.3 | 9.0 | 14.0 | 61.2 | 9,575 | 461 | 12.50 | 2.74 | 616 | 73.6 | |||||
| 305x165x40 | 303.4 | 165.0 | 6.0 | 10.2 | 51.3 | 8,503 | 764 | 12.90 | 3.86 | 560 | 93.0 | |||||
| 305x165x46 | 306.6 | 165.7 | 6.7 | 11.8 | 58.7 | 9,899 | 896 | 13.00 | 3.90 | 646 | 108 | |||||
| 305x165x54 | 310.4 | 166.9 | 7.9 | 13.7 | 68.8 | 11,700 | 1063 | 13.00 | 3.93 | 754 | 127 | |||||
| 356x127x33 | 349.0 | 125.4 | 6.0 | 8.5 | 42.1 | 8,249 | 280 | 14.00 | 2.58 | 473 | 45.0 | |||||
| 356x127x39 | 353.4 | 126.0 | 6.6 | 10.7 | 49.8 | 10,172 | 358 | 14.30 | 2.68 | 576 | 57.0 | |||||
| 356x171x45 | 351.4 | 171.1 | 7.0 | 9.7 | 57.3 | 12,070 | 811 | 14.50 | 3.76 | 687 | 95.0 | |||||
| 356x171x51 | 355.0 | 171.5 | 7.4 | 11.5 | 64.9 | 14,140 | 968 | 14.80 | 3.86 | 796 | 113 | |||||
| 356x171x57 | 358.0 | 172.2 | 8.1 | 13.0 | 72.6 | 16,040 | 1108 | 14.90 | 3.91 | 896 | 129 | |||||
| 356x171x67 | 363.4 | 173.2 | 9.1 | 15.7 | 85.5 | 19,460 | 1362 | 15.10 | 3.99 | 1,071 | 157 | |||||
| 406x140x39 | 398.0 | 141.8 | 6.4 | 8.6 | 49.7 | 12,508 | 410 | 15.90 | 2.87 | 629 | 58.0 | |||||
| 406x140x46 | 403.2 | 142.2 | 6.8 | 11.2 | 58.6 | 15,685 | 538 | 16.40 | 3.03 | 778 | 76.0 | |||||
| 406x178x54 | 402.6 | 177.7 | 7.7 | 10.9 | 69.0 | 18,720 | 1021 | 16.50 | 3.85 | 930 | 115 | |||||
| 406x178x60 | 406.4 | 177.9 | 7.9 | 12.8 | 76.5 | 21,600 | 1203 | 16.80 | 3.97 | 1,063 | 135 | |||||
| 406x178x67 | 409.4 | 178.8 | 8.8 | 14.3 | 85.5 | 24,330 | 1365 | 16.90 | 3.99 | 1,189 | 153 | |||||
| 406x178x74 | 412.8 | 179.5 | 9.5 | 16.0 | 94.5 | 27,310 | 1545 | 17.00 | 4.04 | 1,323 | 172 | |||||
| 457x152x52 | 449.8 | 152.4 | 7.6 | 10.9 | 66.6 | 21,370 | 645 | 17.90 | 3.11 | 950 | 85.0 | |||||
| 457x152x60 | 454.6 | 152.9 | 8.1 | 13.3 | 76.2 | 25,500 | 795 | 18.30 | 3.23 | 1,122 | 104 | |||||
| 457x152x67 | 458.0 | 153.8 | 9.0 | 15.0 | 85.6 | 28,930 | 913 | 18.40 | 3.27 | 1,263 | 119 | |||||
| 457x152x74 | 462.0 | 154.4 | 9.6 | 17.0 | 94.5 | 32,670 | 1047 | 18.60 | 3.33 | 1,414 | 136 | |||||
| 457x152x82 | 465.8 | 155.3 | 10.5 | 18.9 | 104.5 | 36,590 | 1185 | 18.70 | 3.37 | 1,571 | 152.5 | |||||
| 457x191x67 | 453.4 | 189.9 | 8.5 | 12.7 | 85.5 | 29,380 | 1452 | 18.50 | 4.12 | 1,296 | 153 | |||||
| 457x191x74 | 457.0 | 190.4 | 9.0 | 14.5 | 94.6 | 33,320 | 1671 | 18.80 | 4.20 | 1,458 | 176 | |||||
| 457x191x82 | 460.0 | 191.3 | 9.9 | 16.0 | 104.5 | 37.050 | 1871 | 18.80 | 4.23 | 1,611 | 196 | |||||
| 457x191x89 | 463.4 | 191.9 | 10.5 | 17.7 | 113.8 | 41,020 | 2089 | 19.00 | 4.29 | 1,770 | 218 | |||||
| 457x191x98 | 467.2 | 192.8 | 11.4 | 19.6 | 125.3 | 45,730 | 2347 | 19.10 | 4.33 | 1,957 | 243 | |||||
| जंबो बीम | ||||||||||||||||
| विनिर्देशःबीएस एन 10025-2:2004आयाम:ASTM A6-11सहिष्णुताःबीएस एन 10034:1993 | ||||||||||||||||
| पदनाम | h | b | s | t | क्षेत्रफल | IX | इय | नवम | इ | Zx | Zy | |||||
| mmxmmxkg/m | मिमी | मिमी | मिमी | मिमी | सेमी2 | सेमी4 | सेमी4 | सेमी | सेमी | सेमी3 | सेमी3 | |||||
| 1016x305x222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406,500 | 9,501 | 37.95 | 5.80 | 8,380 | 633 | |||||
| 1016x305x249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11,750 | 38.97 | 6.09 | 9,818 | 784 | |||||
| 1016x305x272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553,800 | 14,000 | 39.96 | 6.35 | 11,190 | 934 | |||||
| 1016x305x314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644,700 | 16,280 | 40.15 | 6.38 | 12,890 | 1085 | |||||
| 1016x305x349 | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18,460 | 40.32 | 6.45 | 14,330 | 1222 | |||||
| 1016x305x393 | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20,500 | 40.18 | 6.40 | 15,900 | 1353 | |||||
| 1016x305x415 | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21,710 | 40.17 | 6.41 | 16,728 | 1428 | |||||
| 1016x305x438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23,360 | 40.41 | 6.47 | 17,740 | 1532 | |||||
| 1016x305x494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1,028,000 | 26,820 | 40.42 | 6.53 | 19,845 | 1736 | |||||
| 1016x305x584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1,246,100 | 33,430 | 40.93 | 6.70 | 23,600 | 2130 | |||||
| जापानी आई-सेक्शन (कॉपर फ्लेन्ज) | ||||||||||||||||
| विनिर्देशःबीएस एन 10025-2:2004आयाम:JIS G3192:2008सहिष्णुताःJIS G3912:2008 | ||||||||||||||||
| पदनाम | h | b | s | t | क्षेत्रफल | IX | इय | नवम | इ | Zx | Zy | |||||
| mmxmmxkg/m | मिमी | मिमी | मिमी | मिमी | सेमी2 | सेमी4 | सेमी4 | सेमी | सेमी | सेमी3 | सेमी3 | |||||
| 150x75x171 | 150 | 75 | 5.5 | 9.5 | 21.83 | 819 | 57.5 | 6.12 | 1.62 | 109 | 15.3 | |||||
| 200x100x26.0 | 200 | 100 | 7 | 10 | 33.06 | 2,170 | 138 | 8.11 | 2.05 | 217 | 27.7 | |||||
| जापानी एच-सेक्शन | ||||||||||||||||
| विनिर्देशःबीएस एन 10025-2:2004आयाम:JIS G3192:2008सहिष्णुताःJIS G3912:2008 | ||||||||||||||||
| पदनाम | h | b | s | t | क्षेत्रफल | IX | इय | नवम | इ | Zx | Zy | |||||
| mmxmmxkg/m | मिमी | मिमी | मिमी | मिमी | सेमी2 | सेमी4 | सेमी4 | सेमी | सेमी | सेमी3 | सेमी3 | |||||
| 100x100x169 | 100 | 100 | 6 | 8 | 21.59 | 378 | 134 | 4.18 | 2.49 | 75.6 | 26.7 | |||||
| 125x125x23.6 | 125 | 125 | 6.5 | 9 | 30.00 | 839 | 293 | 5.29 | 3.13 | 134 | 46.9 | |||||
| 150x75x140 | 150 | 75 | 5 | 7 | 17.85 | 666 | 49.5 | 6.11 | 1.66 | 88.8 | 13.2 | |||||
| 175x90x180 | 175 | 90 | 5 | 8 | 22.90 | 1,210 | 97.5 | 7.26 | 2.06 | 138 | 21.7 | |||||
| 200x100x178 | 198 | 99 | 4.5 | 7 | 22.69 | 1,540 | 113 | 8.25 | 2.24 | 156 | 22.9 | |||||
| 200x100x209 | 200 | 100 | 5.5 | 8 | 26.67 | 1,810 | 134 | 8.23 | 2.24 | 181 | 26.7 | |||||
| 250x125x25.1 | 248 | 124 | 5 | 8 | 31.99 | 3,450 | 255 | 10.4 | 2.82 | 278 | 41.1 | |||||
| 250x125x29.0 | 250 | 125 | 6 | 9 | 36.97 | 3,960 | 294 | 10.4 | 2.82 | 317 | 47.0 | |||||

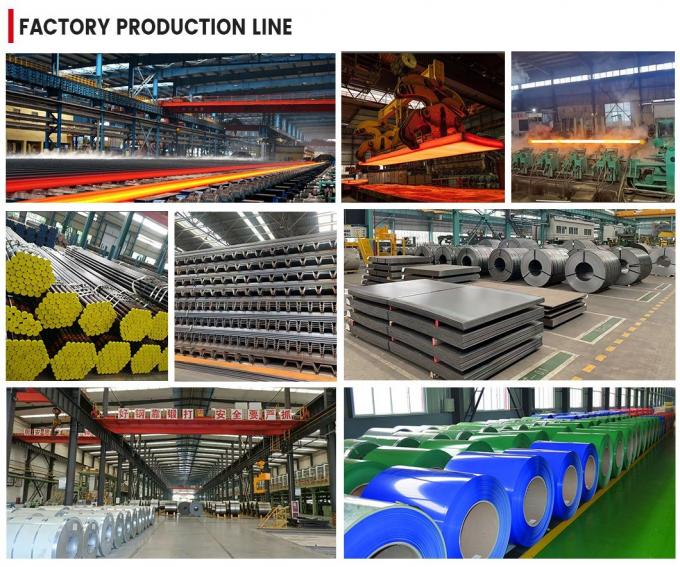

शेडोंग झेंगदे मेटल मैन्युफैक्चरिंग कंपनी लिमिटेडयह एक उत्पादन और बिक्री कंपनी है जो गर्म लुढ़का हुआ स्टील, ठंडा लुढ़का हुआ स्टील, जस्ती स्टील, रंग-लेपित स्टील, सेक्शन स्टील, स्टील पाइप, स्टील के तार, धातु जाल को एकीकृत करती है।स्टेनलेस स्टील, एल्यूमीनियम, तांबा और अन्य धातु उत्पादों के बड़े उद्यमों को एकीकृत किया।100 से अधिक उत्पादन लाइनों के साथ, 4 राष्ट्रीय स्तर पर मान्यता प्राप्त प्रयोगशालाओं, 2 तकनीकी इंजीनियरिंग केंद्रों, और 5 उद्यम प्रौद्योगिकी केंद्रों। उत्पादों को 50 से अधिक देशों और क्षेत्रों जैसे उत्तरी अमेरिका,दक्षिण अमेरिका, यूरोप, अफ्रीका, ओशिनिया, मध्य पूर्व और दक्षिण पूर्व एशिया।
