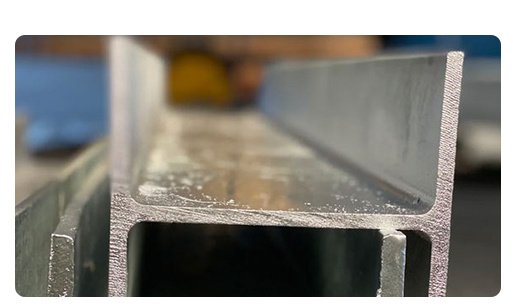

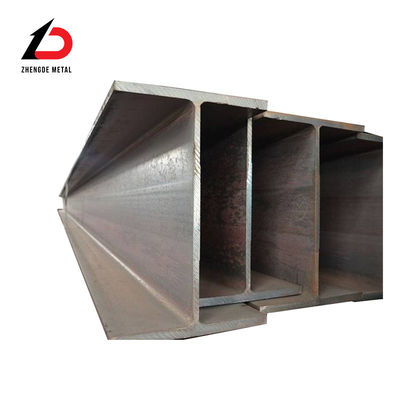

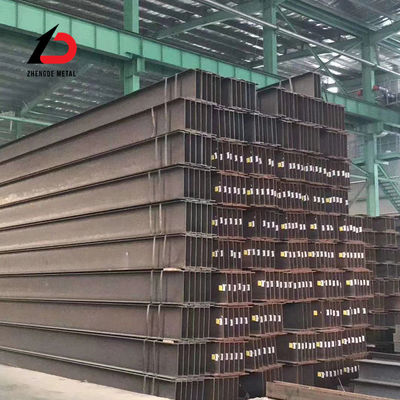

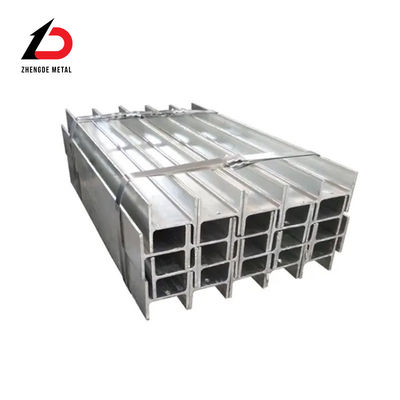

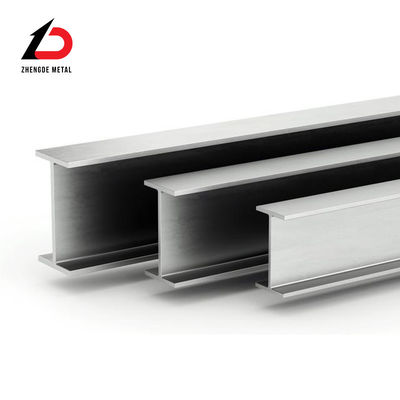

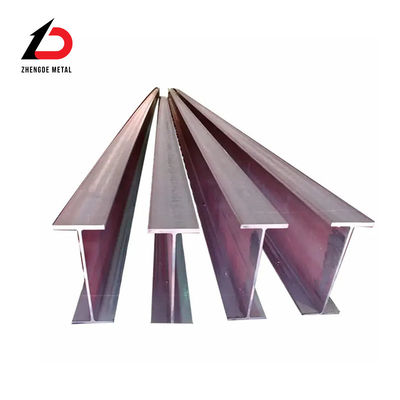

एच बीम:
एच-आकार का इस्पात एक किफायती क्रॉस-सेक्शन उच्च दक्षता वाला अनुभाग है जिसमें अधिक अनुकूलित क्रॉस-सेक्शन क्षेत्र वितरण और अधिक उचित शक्ति-से-वजन अनुपात है।इसका नाम इसलिए रखा गया है क्योंकि इसका क्रॉस सेक्शन अंग्रेजी अक्षर "एच" के समान हैचूंकि एच-आकार के स्टील के सभी भागों को सही कोण पर रखा गया है, इसलिए एच-आकार के स्टील में सभी दिशाओं में मजबूत झुकने के प्रतिरोध, सरल निर्माण,लागत बचत और हल्के संरचनात्मक वजन, और व्यापक रूप से उपयोग किया गया है।
एच आकार का स्टील आज स्टील संरचना भवनों में व्यापक रूप से इस्तेमाल किया प्रोफाइल है, और यह आई आकार के स्टील की तुलना में कई मतभेद है। पहला फ्लैंज है, और दूसरा,फ्लैंज की आंतरिक सतह में कोई झुकाव नहीं हैएच बीम के पारवर्ती गुण पारंपरिक आई बीम, चैनल स्टील्स और कोण स्टील्स की तुलना में काफी बेहतर हैं।
आवेदन

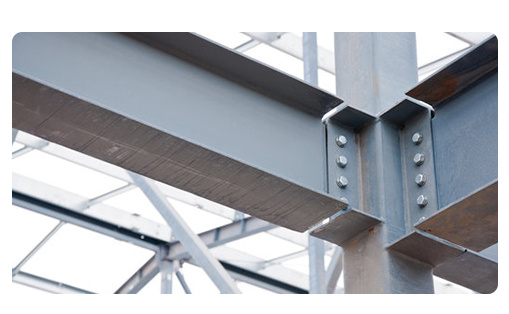

एच प्रोफाइल स्टील, एक किफायती और कुशल क्रॉस-सेक्शन सामग्री, जिसमें अनुभागीय क्षेत्र का बेहतर आयोजन और ताकत और वजन के बीच उचित अनुपात है, का व्यापक रूप से औद्योगिक संयंत्रों में उपयोग किया जाता है,सिविल भवन, पुलों, रेलवे और अन्य भवन परियोजनाओं के विद्युतीकृत ब्रैकेट, झुकने की क्षमता, सरल निर्माण, कम लागत और हल्के वजन में इसके फायदे के कारण।
प्रचुर तकनीकी शक्ति और उन्नत उपकरणों के साथ, हम एक समान और परिवर्तनीय क्रॉस-सेक्शन एच-बीम के डिजाइन और निर्माण के प्रकारों को अंजाम दे रहे हैं।
| जंबो बीम | ||||||||||||||||
| विनिर्देशःबीएस एन 10025-2:2004आयाम:ASTM A6-11सहिष्णुताःबीएस एन 10034:1993 | ||||||||||||||||
| पदनाम | h | b | s | t | क्षेत्रफल | IX | इय | नवम | इ | Zx | Zy | |||||
| mmxmmxkg/m | मिमी | मिमी | मिमी | मिमी | सेमी2 | सेमी4 | सेमी4 | सेमी | सेमी | सेमी3 | सेमी3 | |||||
| 1016x305x222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406,500 | 9,501 | 37.95 | 5.80 | 8,380 | 633 | |||||
| 1016x305x249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11,750 | 38.97 | 6.09 | 9,818 | 784 | |||||
| 1016x305x272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553,800 | 14,000 | 39.96 | 6.35 | 11,190 | 934 | |||||
| 1016x305x314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644,700 | 16,280 | 40.15 | 6.38 | 12,890 | 1085 | |||||
| 1016x305x349 | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18,460 | 40.32 | 6.45 | 14,330 | 1222 | |||||
| 1016x305x393 | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20,500 | 40.18 | 6.40 | 15,900 | 1353 | |||||
| 1016x305x415 | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21,710 | 40.17 | 6.41 | 16,728 | 1428 | |||||
| 1016x305x438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23,360 | 40.41 | 6.47 | 17,740 | 1532 | |||||
| 1016x305x494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1,028,000 | 26,820 | 40.42 | 6.53 | 19,845 | 1736 | |||||
| 1016x305x584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1,246,100 | 33,430 | 40.93 | 6.70 | 23,600 | 2130 | |||||
| आईपीई | ||||||||||||||||
| विनिर्देशःबीएस एन 10025-2:2004आयाम:यूरोनॉर्म 19-57सहिष्णुताःबीएस एन 10034:1993 | ||||||||||||||||
| पदनाम | h | b | s | t | क्षेत्रफल | IX | इय | नवम | इ | Zx | Zy | |||||
| Tप्रकार | mmxmmxkg/m | मिमी | मिमी | मिमी | मिमी | सेमी2 | सेमी4 | सेमी4 | सेमी | सेमी | सेमी3 | सेमी3 | ||||
| AA100 | 100x55x67 | 97.6 | 55.0 | 3.6 | 4.5 | 8.56 | 136 | 12.6 | 3.98 | 1.21 | 27.9 | 4.57 | ||||
| AA120 | 120x64x8.4 | 117.0 | 64.0 | 3.8 | 4.8 | 10.7 | 244 | 21.1 | 4.79 | 1.41 | 41.7 | 6.59 | ||||
| AA140 | 140x73x101 | 136.6 | 73.0 | 3.8 | 5.2 | 12.8 | 407 | 33.8 | 5.64 | 1.63 | 59.7 | 9.27 | ||||
| AA160 | 160x82x121 | 156.4 | 82.0 | 4.0 | 5.6 | 15.4 | 646 | 51.6 | 6.47 | 1.83 | 82.6 | 12.6 | ||||
| AA180 | 180x91x149 | 176.4 | 91.0 | 4.3 | 6.2 | 19.0 | 1,020 | 78.1 | 7.32 | 2.03 | 116 | 17.2 | ||||
| AA200 | 200x100x180 | 196.4 | 100.0 | 4.5 | 6.7 | 22.9 | 1,533 | 112 | 8.19 | 2.21 | 156 | 22.4 | ||||
| जापानी आई-सेक्शन (कॉपर फ्लेन्ज) | ||||||||||||||||
| विनिर्देशःबीएस एन 10025-2:2004आयाम:JIS G3192:2008सहिष्णुताःJIS G3912:2008 | ||||||||||||||||
| पदनाम | h | b | s | t | क्षेत्रफल | IX | इय | नवम | इ | Zx | Zy | |||||
| mmxmmxkg/m | मिमी | मिमी | मिमी | मिमी | सेमी2 | सेमी4 | सेमी4 | सेमी | सेमी | सेमी3 | सेमी3 | |||||
| 150x75x171 | 150 | 75 | 5.5 | 9.5 | 21.83 | 819 | 57.5 | 6.12 | 1.62 | 109 | 15.3 | |||||
| 200x100x26.0 | 200 | 100 | 7 | 10 | 33.06 | 2,170 | 138 | 8.11 | 2.05 | 217 | 27.7 | |||||

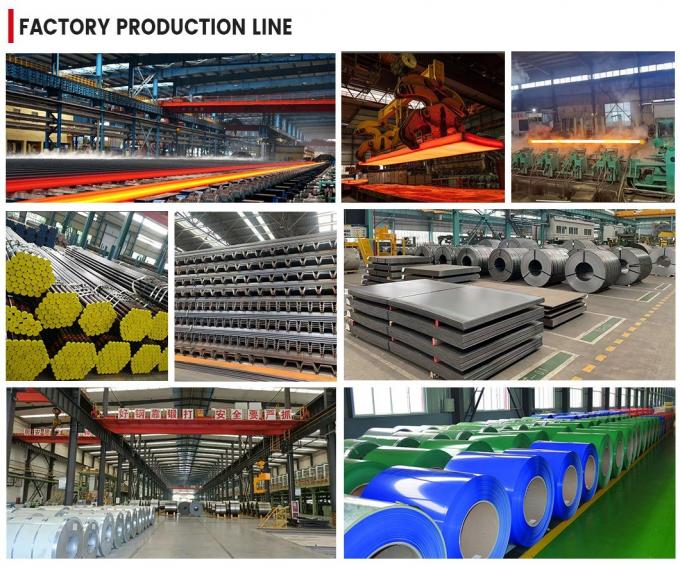

शेडोंग झेंगदे मेटल मैन्युफैक्चरिंग कंपनी लिमिटेडयह एक उत्पादन और बिक्री कंपनी है जो गर्म लुढ़का हुआ स्टील, ठंडा लुढ़का हुआ स्टील, जस्ती स्टील, रंग-लेपित स्टील, सेक्शन स्टील, स्टील पाइप, स्टील के तार, धातु जाल को एकीकृत करती है।स्टेनलेस स्टील, एल्यूमीनियम, तांबा और अन्य धातु उत्पादों के बड़े उद्यमों को एकीकृत किया।100 से अधिक उत्पादन लाइनों के साथ, 4 राष्ट्रीय स्तर पर मान्यता प्राप्त प्रयोगशालाओं, 2 तकनीकी इंजीनियरिंग केंद्रों, और 5 उद्यम प्रौद्योगिकी केंद्रों। उत्पादों को 50 से अधिक देशों और क्षेत्रों जैसे उत्तरी अमेरिका,दक्षिण अमेरिका, यूरोप, अफ्रीका, ओशिनिया, मध्य पूर्व और दक्षिण पूर्व एशिया।
