विशेषताएं

निर्दिष्टीकरण

मॉडल नं.: ZD-HRH150T8

उत्पाद का नाम: हे बीम

भुगतान की अवधि: 30% टी/टी एडवांस + 70% बैलेंस

मिश्र धातु या नहीं: निम्न मिश्र धातु

एमओक्यू: 3 टन

लंबाई: अनुकूलित

लाभ: पहनने के प्रतिरोध, मशीनेबिलिटी, आसान वेल्डिंग

विशिष्टता 2: W4 W5 W6 W8

विशिष्टता3: आईपीई एए100 120 140 160 180 200

मानक1: एएसटीएम ए 6/ए 6एम-07 बीएस 4-1:1993 एन 10024 जेआईएस जी 3192

सतह: बाज़क या जस्ती

प्रयोग: व्यावसायिक इमारतें

परिवहन पैकेज: मानक पैकेज/अनुरोध के अनुसार निर्यात करें

विनिर्देश: ग्राहक की आवश्यकताओं के अनुसार

ट्रेडमार्क: झेंगडे

उत्पत्ति: चीनी

एचएस कोड: 7216101000

आपूर्ति की क्षमता: 50000 टन / महीना

ग्रेड: एसएस355जेआर

मानक: एआईएसआई, जेआईएस, एएसटीएम, डीआईएन, बीएस, जीबी

प्रमाणन: IS0, RoHS, ABS

सामग्री: एएसटीएम A36 A572 A992 S235jr/J0/J2 S355jr/J0/J2

पसंद के अनुसार निर्मित: हाँ

कस्टम चक्र: 7 से 15 दिन

नमुने: US$ 0/Meter 1 Meter(Min.Order) | यूएस$ 0/मीटर 1 मीटर (न्यूनतम ऑर्डर) | Request Samp

प्रमुखता देना:
गर्म डुबकी कार्बन स्टील एच बीम
,
जस्ती कार्बन स्टील H बीम
,
सौर माउंटिंग कार्बन स्टील एच बीम

मूलभूत जानकारी

उत्पत्ति के प्लेस: चनिया

ब्रांड नाम: Zhengde

भुगतान & नौवहन नियमों

पैकेजिंग विवरण: ग्राहक सेटिंग्स

प्रसव के समय: दस दिन

गेलरी

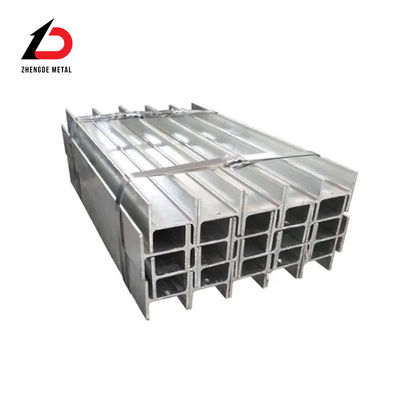

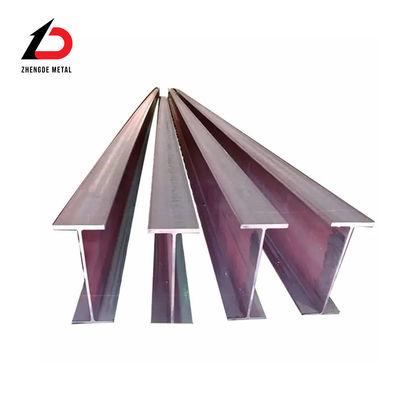

गर्म डुबकी गैल्वेनाइज्ड संरचना कार्बन स्टील I/H बीम सौर माउंटिंग प्रणाली के लिए अनुकूलित संरचनात्मक

उत्पाद विवरण

उत्पाद का वर्णन

उत्पाद का वर्णन

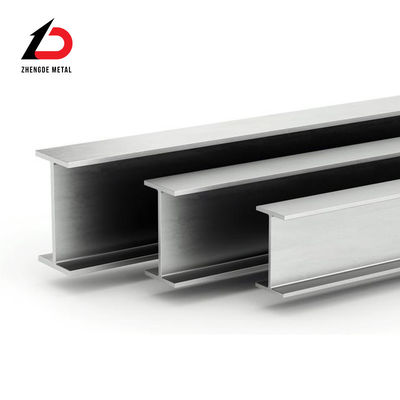

एच-आकार का स्टील एक उच्च दक्षता प्रोफ़ाइल है जिसमें अधिक अनुकूलित क्रॉस-सेक्शनल क्षेत्र वितरण और अधिक उचित शक्ति-से-वजन अनुपात है।Since all parts of the H-shaped steel are arranged at right angles. चूंकि एच-आकार के स्टील के सभी भागों को सही कोण पर व्यवस्थित किया जाता है, H-आकार की स्टील में सभी दिशाओं में मजबूत झुकने के प्रतिरोध, सरल निर्माण, लागत बचत और हल्के संरचनात्मक वजन के फायदे हैं, और इसका व्यापक रूप से उपयोग किया गया है।
ASTM मानक अमेरिकी मानक H-beam में तीन मुख्य गुणवत्ता ग्रेड हैंः A36, A572, A992, आदि. A36 सामग्री और A572 सामग्री कार्बन संरचनात्मक स्टील का प्रतिनिधित्व करती है, और A992 कम मिश्र धातु स्टील है।
यूरोपीय मानक अनुभाग स्टील यूबी श्रृंखला - ब्रिटिश मानक एच अनुभाग स्टील, विभिन्न स्टील संरचना भवनों, नौसेना इंजीनियरिंग, ऊर्जा में उपयोग किया जाता है।यूरोपीय मानक चैनल स्टील, यूरोपीय मानक एच-बीम, जिसे अपतटीय तेल प्लेटफार्मों, एलएनजी, रिफाइनरी और अन्य मॉड्यूलर स्टील संरचनाओं के समग्र संरचना निर्माण में भी उपयोग किया जाता है।
1विनिर्देश कार्यान्वयन मानक:
BS EN 10365-2017 पुराने मानक EN10034-1993 की जगह लेता है
2सामग्री कार्यान्वयन मानक:
सामग्री: S235JR/J0/J2, S275JR/J0/J2, S355JR/J0/J2/K2, S450J0

यूनिवर्सल बीम

विनिर्देशःबीएस एन 10025-2:2004आयाम:BS4-1:2005सहिष्णुताःBS EN 10034:1993

पदनाम h b s t क्षेत्रफल IX इय नवम इ Zx Zy

mmxmmxkg/m मिमी मिमी मिमी मिमी सेमी² सेमी⁴ सेमी⁴ सेमी सेमी सेमी³ सेमी³

127x76x13 127.0 76.0 4.0 7.6 16.5 473 55.7 5.35 1.84 74.6 14.7

152x89x16 152.4 88.7 4.5 7.7 20.3 834 89.8 6.41 2.10 110 20.2

178x102x19 177.8 101.2 4.8 7.9 24.3 1,356 137 7.48 2.37 153 27.0

203x102x23 203.2 101.8 5.4 9.3 29.4 2,105 164 8.46 2.36 207 32.2

203x133x25 203.2 133.2 5.7 7.8 32.0 2,340 308 8.56 3.10 230 46.0

203x133x30 206.8 133.9 6.4 9.6 38.2 2,896 385 8.71 3.17 280 57.5

254x102x22 254.0 101.6 5.7 6.8 28.0 2,841 119 10.10 2.06 224 23.5

254x102x25 257.2 101.9 6.0 8.4 32.0 3,415 149 10.30 2.15 266 29.0

254x102x28 260.4 102.2 6.3 10.0 36.1 4,005 179 10.50 2.22 308 35.0

254x146x31 251.4 146.1 6.0 8.6 39.7 4,413 448 10.55 3.36 351 61.0

254x146x37 256.0 146.4 6.3 10.9 47.2 5,537 571 10.80 3.48 433 78.0

254x146x43 259.6 147.3 7.2 12.7 54.8 6,544 677 10.90 3.52 504 92.0

305x102x25 305.1 101.6 5.8 7.0 31.6 4,455 123 11.87 1.97 292 24.2

305x102x28 308.7 101.8 6.0 8.8 35.9 5,366 155 12.23 2.08 348 30.5

305x102x33 312.7 102.4 6.6 10.8 41.8 6,501 194 12.47 2.15 416 37.9

305x127x37 304.4 123.4 7.1 10.7 47.2 7,171 336 12.30 2.67 471 54.5

305x127x42 307.2 124.3 8.0 12.1 53.4 8,196 389 12.40 2.70 534 62.6

305x127x48 311.0 125.3 9.0 14.0 61.2 9,575 461 12.50 2.74 616 73.6

305x165x40 303.4 165.0 6.0 10.2 51.3 8,503 764 12.90 3.86 560 93.0

305x165x46 306.6 165.7 6.7 11.8 58.7 9,899 896 13.00 3.90 646 108

305x165x54 310.4 166.9 7.9 13.7 68.8 11,700 1063 13.00 3.93 754 127

356x127x33 349.0 125.4 6.0 8.5 42.1 8,249 280 14.00 2.58 473 45.0

356x127x39 353.4 126.0 6.6 10.7 49.8 10,172 358 14.30 2.68 576 57.0

356x171x45 351.4 171.1 7.0 9.7 57.3 12,070 811 14.50 3.76 687 95.0

356x171x51 355.0 171.5 7.4 11.5 64.9 14,140 968 14.80 3.86 796 113

356x171x57 358.0 172.2 8.1 13.0 72.6 16,040 1108 14.90 3.91 896 129

356x171x67 363.4 173.2 9.1 15.7 85.5 19,460 1362 15.10 3.99 1,071 157

406x140x39 398.0 141.8 6.4 8.6 49.7 12,508 410 15.90 2.87 629 58.0

406x140x46 403.2 142.2 6.8 11.2 58.6 15,685 538 16.40 3.03 778 76.0

406x178x54 402.6 177.7 7.7 10.9 69.0 18,720 1021 16.50 3.85 930 115

406x178x60 406.4 177.9 7.9 12.8 76.5 21,600 1203 16.80 3.97 1,063 135

406x178x67 409.4 178.8 8.8 14.3 85.5 24,330 1365 16.90 3.99 1,189 153

406x178x74 412.8 179.5 9.5 16.0 94.5 27,310 1545 17.00 4.04 1,323 172

457x152x52 449.8 152.4 7.6 10.9 66.6 21,370 645 17.90 3.11 950 85.0

457x152x60 454.6 152.9 8.1 13.3 76.2 25,500 795 18.30 3.23 1,122 104

457x152x67 458.0 153.8 9.0 15.0 85.6 28,930 913 18.40 3.27 1,263 119

457x152x74 462.0 154.4 9.6 17.0 94.5 32,670 1047 18.60 3.33 1,414 136

457x152x82 465.8 155.3 10.5 18.9 104.5 36,590 1185 18.70 3.37 1,571 152.5

457x191x67 453.4 189.9 8.5 12.7 85.5 29,380 1452 18.50 4.12 1,296 153

457x191x74 457.0 190.4 9.0 14.5 94.6 33,320 1671 18.80 4.20 1,458 176

457x191x82 460.0 191.3 9.9 16.0 104.5 37.050 1871 18.80 4.23 1,611 196

457x191x89 463.4 191.9 10.5 17.7 113.8 41,020 2089 19.00 4.29 1,770 218

457x191x98 467.2 192.8 11.4 19.6 125.3 45,730 2347 19.10 4.33 1,957 243

533x210x82 528.3 208.8 9.6 13.2 104.7 47,540 2007 21.30 4.38 1,800 192

533x210x92 533.1 209.3 10.1 15.6 117.4 55,230 2389 21.70 4.51 2,072 228

533x210x101 536.7 210.0 10.8 17.4 128.7 61,520 2692 21.90 4.57 2,292 256

533x210x109 539.5 210.8 11.6 18.8 138.9 66,820 2943 21.90 4.60 2,477 279

533x210x122 544.5 211.9 12.7 21.3 155.4 76,040 3388 22.10 4.67 2,793 320

610x229x101 602.6 227.6 10.5 14.8 128.9 75,780 2915 24.20 4.75 2,515 256

610x229x113 607.6 228.2 11.1 17.3 143.9 87,320 3434 24.60 4.88 2,874 301

610x229x125 612.2 229.0 11.9 19.6 159.3 98,610 3932 24.90 4.97 3,221 343

610x229x140 617.2 203.2 13.1 22.1 178.2 111,800 4505 25.00 5.03 3,622 391

610x305x149 612.4 304.8 11.8 19.7 190.0 125,900 9308 25.70 7.00 4,111 611

610x305x179 620.2 307.1 14.1 23.6 228.0 153,000 11408 25.90 7.07 4,935 743

610x305x238 635.8 311.4 18.4 31.4 303.3 209,500 15837 26.28 7.22 6,589 1,017

686x254x125 677.9 253.0 11.7 16.2 159.5 118,000 4383 27.20 5.24 3,481 346

686x254x140 683.5 253.7 12.4 19.0 178.4 136,300 5183 27.60 5.39 3,987 409

686x254x152 687.5 254.5 13.2 21.0 194.1 150,400 5784 27.80 5.46 4,374 455

686x254x170 692.9 255.8 14.5 23.7 216.8 170,300 6630 28.00 5.53 4,916 518

762x267x134 750.0 264.4 12.0 15.5 171.0 150,700 4788 29.70 5.30 4,018 362

762x267x147 754.0 265.2 12.8 17.5 187.2 168,500 5455 30.00 5.40 4,470 411.4

762x267x173 762.2 266.7 14.3 21.6 220.4 205,300 6850 30.52 5.58 5,387 513.7

762x267x197 769.8 268.0 15.6 25.4 250.6 240,000 8175 30.94 5.71 6,234 610.1

838x292x176 834.9 291.7 14.0 18.8 224.0 246,000 7799 33.14 5.90 5,893 534.7

838x292x194 840.7 292.4 14.7 21.7 264.8 279,200 9066 33.63 6.06 6,641 620.1

838x292x226 850.9 293.8 16.1 26.8 288.6 339,700 11360 34.31 6.27 7,985 773.3

914x305x201 903.0 303.3 15.1 20.2 255.9 325,300 9423 35.65 6.07 7,204 621.4

914x305x224 910.4 304.1 15.9 23.9 285.6 376,400 11240 36.30 6.27 8,269 739

914x305x253 918.4 305.5 17.3 27.9 322.8 436,300 13300 36.76 6.42 9,501 870.8

914x305x289 926.6 307.7 19.5 32.0 368.3 504,200 15600 37.00 6.51 10,880 1,014

914x419x343 911.8 418.5 19.4 32.0 437.3 625,800 39160 37.83 9.46 13,730 1,871

914x419x388 921.0 420.5 21.4 36.6 494.2 719,600 45440 38.16 9.56 15,630 2,161

जंबो बीम

विनिर्देशःबीएस एन 10025-2:2004आयाम:एएसटीएम A6-11सहिष्णुताःBS EN 10034:1993

पदनाम h b s t क्षेत्रफल IX इय नवम इ Zx Zy

mmxmmxkg/m मिमी मिमी मिमी मिमी सेमी² सेमी⁴ सेमी⁴ सेमी सेमी सेमी³ सेमी³

1016x305x222 970.3 300.0 16.0 21.1 282 406,500 9,501 37.95 5.80 8,380 633

1016x305x249 980.0 300.0 16.5 26.0 317 481,100 11,750 38.97 6.09 9,818 784

1016x305x272 990.1 300.0 16.5 31.0 347 553,800 14,000 39.96 6.35 11,190 934

1016x305x314 1000.0 300.0 19.1 35.9 400 644,700 16,280 40.15 6.38 12,890 1085

1016x305x349 1008.1 302.0 21.1 40.0 444 722,300 18,460 40.32 6.45 14,330 1222

1016x305x393 1016.0 303.0 24.4 43.9 500 807,700 20,500 40.18 6.40 15,900 1353

1016x305x415 1020.0 304.0 26.0 46.0 529 853,100 21,710 40.17 6.41 16,728 1428

1016x305x438 1026.0 305.0 27.0 49.0 557 909,800 23,360 40.41 6.47 17,740 1532

1016x305x494 1036.0 309.0 31.0 54.0 629 1,028,000 26,820 40.42 6.53 19,845 1736

1016x305x584 1056.0 314.0 36.0 64.0 744 1,246,100 33,430 40.93 6.70 23,600 2130

IPE

विनिर्देशःबीएस एन 10025-2:2004आयाम:यूरोनॉर्म 19-57सहिष्णुताःBS EN 10034:1993

पदनाम h b s t क्षेत्रफल IX इय नवम इ Zx Zy

Ttype mmxmmxkg/m मिमी मिमी मिमी मिमी सेमी² सेमी⁴ सेमी⁴ सेमी सेमी सेमी³ सेमी³

AA100 100x55x67 97.6 55.0 3.6 4.5 8.56 136 12.6 3.98 1.21 27.9 4.57

AA120 120x64x8.4 117.0 64.0 3.8 4.8 10.7 244 21.1 4.79 1.41 41.7 6.59

AA140 140x73x101 136.6 73.0 3.8 5.2 12.8 407 33.8 5.64 1.63 59.7 9.27

AA160 160x82x121 156.4 82.0 4.0 5.6 15.4 646 51.6 6.47 1.83 82.6 12.6

AA180 180x91x149 176.4 91.0 4.3 6.2 19.0 1,020 78.1 7.32 2.03 116 17.2

AA200 200x100x180 196.4 100.0 4.5 6.7 22.9 1,533 112 8.19 2.21 156 22.4

जापानी आई-सेक्शन (Tapered Flange)

विनिर्देशःबीएस एन 10025-2:2004आयाम:JIS G3192:2008सहिष्णुताःJIS G3912:2008

पदनाम h b s t क्षेत्रफल IX इय नवम इ Zx Zy

mmxmmxkg/m मिमी मिमी मिमी मिमी सेमी² सेमी⁴ सेमी⁴ सेमी सेमी सेमी³ सेमी³

150x75x171 150 75 5.5 9.5 21.83 819 57.5 6.12 1.62 109 15.3

200x100x26.0 200 100 7 10 33.06 2,170 138 8.11 2.05 217 27.7

हमारे फायदे

उच्च शक्ति
Zhengde धातु द्वारा उत्पादित एच-बीम में उच्च संरचनात्मक शक्ति और हल्के वजन है; डिजाइन शैली लचीली और समृद्ध है;
The project construction is fast, the floor area is small, and it is suitable for all-weather construction. यह मशीनिंग, संरचनात्मक कनेक्शन और स्थापना के लिए सुविधाजनक है,and easy to dismantle and reuse and easy to dismantle and reuse and easy to dismantle and reuse and easy to dismantle and reuse and easy to dismantle and reuse and easy to dismantle and reuse and easy to dismantle and reuse and easy to dismantle and reuse and easy to dismantle and reuse and easy to dismantle and reuse and reuse and easy to dismantle and reuse.

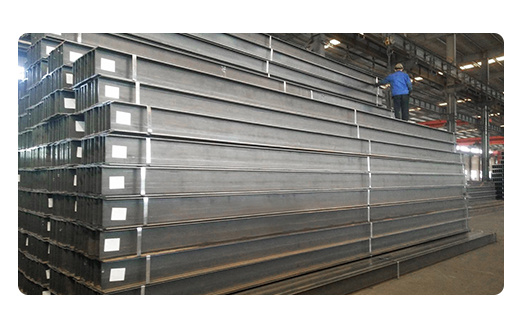

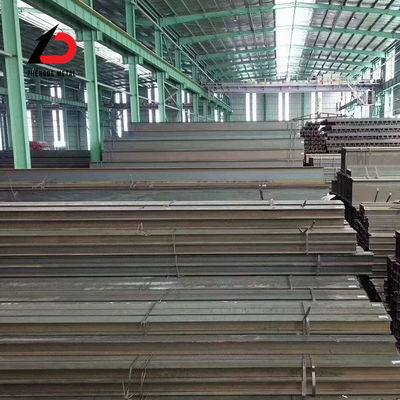

पर्याप्त सूची
The steel structure mainly consists of hot-rolled H-shaped steel, with good plasticity and toughness, and high structural stability. स्टील की संरचना मुख्य रूप से गर्म लुढ़का हुआ एच-आकार का स्टील, अच्छी प्लास्टिकता और कठोरता के साथ, और उच्च संरचनात्मक स्थिरता से बनी है
प्राकृतिक आपदाओं का विरोध करने की मजबूत क्षमता, विशेष रूप से भूकंप-प्रवण क्षेत्रों में भवन संरचनाओं के लिए उपयुक्त;
कंक्रीट संरचना की तुलना में, यह संरचना के उपयोग क्षेत्र को बढ़ा सकता है; वेल्डेड एच-आकार के स्टील की तुलना में, यह स्पष्ट रूप से श्रम और सामग्री को बचा सकता है, कम अवशिष्ट तनाव,and good appearance and surface quality अच्छा दिखने और सतह की गुणवत्ता.

विवरण पर ध्यान देना
The advantages of H-beam produced by Zhengde Metal: झेंगदे धातु द्वारा उत्पादित एच-beam के फायदे
स्टील के प्रकारों की पूरी श्रृंखलाः कार्बन संरचनात्मक स्टील, कम मिश्र धातु संरचनात्मक स्टील, पतवार के लिए संरचनात्मक स्टील, मौसम प्रतिरोधी संरचनात्मक स्टील

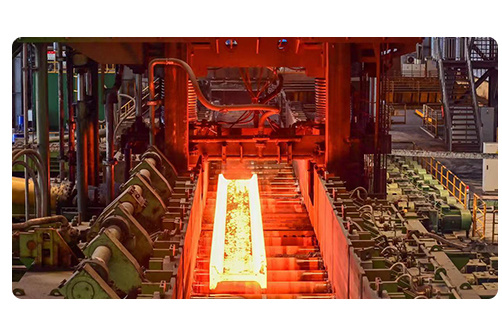

अच्छी तकनीक: स्वचालित निरंतर रोलिंग, लेजर काटने, सटीक सीधा
बड़े उत्पादनः 8 उत्पादन लाइनों के साथ एक दैनिक उत्पादन 1600 टन

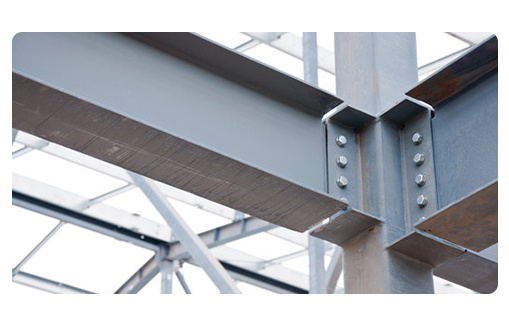

लागू दृश्य
H - shaped steel is mainly used for beam and column members in industrial and civil structures. उदाहरण के लिए
1. Steel structure load-bearing brackets of industrial structures औद्योगिक संरचनाओं के लोड-असर वाले ब्रैकेट
2. Steel piles and supporting structures for underground engineering. भूमिगत इंजीनियरिंग के लिए स्टील के खंभे और सहायक संरचनाएं
3औद्योगिक उपकरण संरचना जैसे पेट्रोकेमिकल उद्योग और विद्युत शक्ति
4. लंबी अवधि के स्टील पुल घटकों
5. जहाज और मशीनरी विनिर्माण फ्रेम संरचना
6. Girder brackets for trains, automobiles, and tractors........................................................................................................................................................................................................................
7. पोर्ट कन्वेयर बेल्ट, उच्च गति बैफल समर्थन

गुणवत्ता पहले: उत्पादन और निरीक्षण उत्पादन मानकों के सख्ती से अनुपालन में;
मूल्य लाभः वास्तविक बाजार की कीमतों पर आधारित छूट;
लेन-देन की सुरक्षाः ग्राहक के धन का कोई नुकसान नहीं होगा;
बिक्री के बाद की गारंटीः ग्राहक की समस्या हमारी समस्या है;
दीर्घकालिक सहयोगः गुणवत्ता आश्वासन, मूल्य लाभ, ईमानदार सेवा लंबे समय तक रह सकती है।

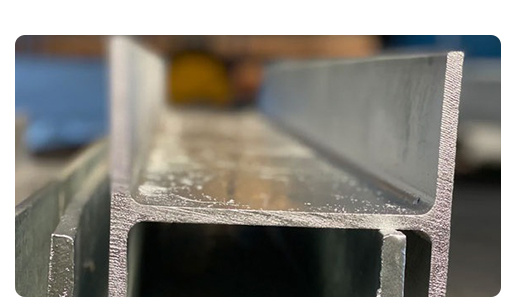

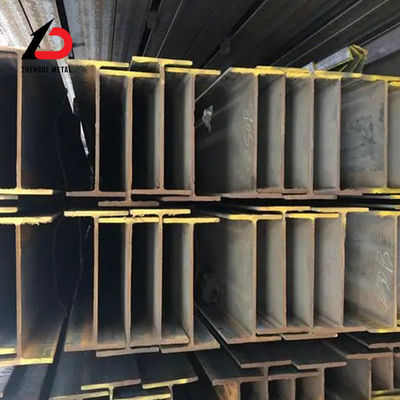

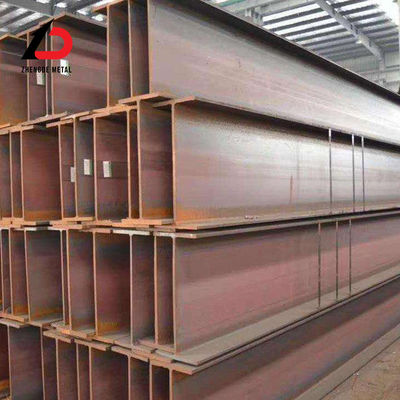

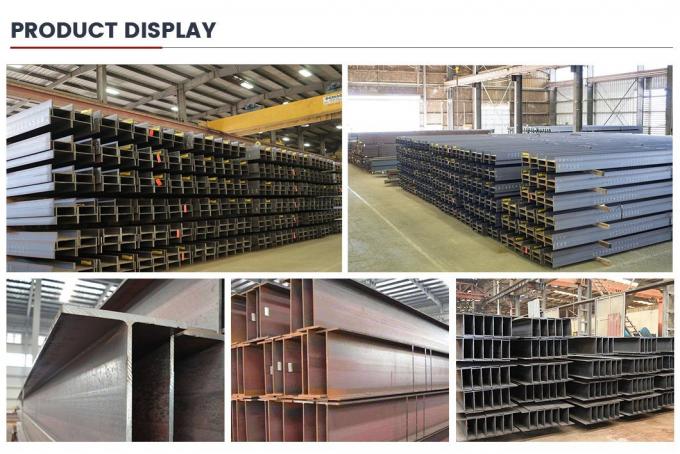

विस्तृत तस्वीरें

पैकेजिंग और शिपिंग

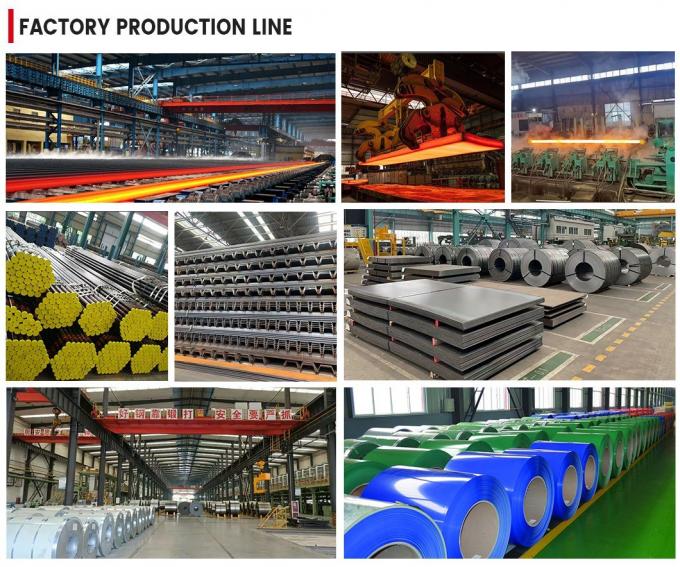

कंपनी प्रोफ़ाइल

शेडोंग झेंगदे मेटल मैन्युफैक्चरिंग कंपनी लिमिटेडयह एक उत्पादन और बिक्री कंपनी है जो गर्म लुढ़का हुआ स्टील, ठंडा लुढ़का हुआ स्टील, जस्ती स्टील, रंग-लेपित स्टील, सेक्शन स्टील, स्टील पाइप, स्टील के तार, धातु जाल को एकीकृत करती है।स्टेनलेस स्टील, एल्यूमीनियम, तांबा और अन्य धातु उत्पादों के बड़े उद्यमों को एकीकृत किया।100 से अधिक उत्पादन लाइनों के साथ, 4 राष्ट्रीय स्तर पर मान्यता प्राप्त प्रयोगशालाओं, 2 तकनीकी इंजीनियरिंग केंद्रों, और 5 उद्यम प्रौद्योगिकी केंद्रों। उत्पादों को 50 से अधिक देशों और क्षेत्रों जैसे उत्तरी अमेरिका,दक्षिण अमेरिका, यूरोप, अफ्रीका, ओशिनिया, मध्य पूर्व और दक्षिण पूर्व एशिया।

प्रमाणपत्र

टैग:
धातु एच बीम

आयरन एच बीम

एच आकार का लोहे का बीम

गर्म डुबकी गैल्वेनाइज्ड संरचना कार्बन स्टील I/H बीम सौर माउंटिंग प्रणाली के लिए अनुकूलित संरचनात्मक

गर्म डुबकी कार्बन स्टील एच बीम

जस्ती कार्बन स्टील H बीम

सौर माउंटिंग कार्बन स्टील एच बीम

उत्पाद का वर्णन

धातु एच बीम

आयरन एच बीम

एच आकार का लोहे का बीम

गर्म लुढ़का हुआ कार्बन स्टील एच बीम

JIS ठंडे ढंग से लुढ़का हुआ H बीम

S235jr गर्म लुढ़का हुआ एच बीम

JIS G3101 कार्बन स्टील एच बीम संरचना चौड़ा फ्लैंज स्टील जस्ती प्रोफाइल W12 X 65

गर्म डीआईपी धातु एच बीम चैनल निर्माण स्टील A36 / Ss400 / S235jr

पहनने के प्रतिरोध कार्बन स्टील एच बीम Ss400 S235jr गर्म लुढ़का I बीम

एएसटीएम ए३६एम आयरन एच बीम संरचना उच्च शक्ति धातु संरचना OEM

कस्टम Q345b कार्बन स्टील एच बीम हाईवे निर्माण के लिए गर्म लुढ़का

यूनिवर्सल बीम
विनिर्देशःबीएस एन 10025-2:2004आयाम:BS4-1:2005सहिष्णुताःBS EN 10034:1993
पदनाम	h	b	s	t	क्षेत्रफल	IX	इय	नवम	इ	Zx	Zy
mmxmmxkg/m	मिमी	मिमी	मिमी	मिमी	सेमी²	सेमी⁴	सेमी⁴	सेमी	सेमी	सेमी³	सेमी³
127x76x13	127.0	76.0	4.0	7.6	16.5	473	55.7	5.35	1.84	74.6	14.7
152x89x16	152.4	88.7	4.5	7.7	20.3	834	89.8	6.41	2.10	110	20.2
178x102x19	177.8	101.2	4.8	7.9	24.3	1,356	137	7.48	2.37	153	27.0
203x102x23	203.2	101.8	5.4	9.3	29.4	2,105	164	8.46	2.36	207	32.2
203x133x25	203.2	133.2	5.7	7.8	32.0	2,340	308	8.56	3.10	230	46.0
203x133x30	206.8	133.9	6.4	9.6	38.2	2,896	385	8.71	3.17	280	57.5
254x102x22	254.0	101.6	5.7	6.8	28.0	2,841	119	10.10	2.06	224	23.5
254x102x25	257.2	101.9	6.0	8.4	32.0	3,415	149	10.30	2.15	266	29.0
254x102x28	260.4	102.2	6.3	10.0	36.1	4,005	179	10.50	2.22	308	35.0
254x146x31	251.4	146.1	6.0	8.6	39.7	4,413	448	10.55	3.36	351	61.0
254x146x37	256.0	146.4	6.3	10.9	47.2	5,537	571	10.80	3.48	433	78.0
254x146x43	259.6	147.3	7.2	12.7	54.8	6,544	677	10.90	3.52	504	92.0
305x102x25	305.1	101.6	5.8	7.0	31.6	4,455	123	11.87	1.97	292	24.2
305x102x28	308.7	101.8	6.0	8.8	35.9	5,366	155	12.23	2.08	348	30.5
305x102x33	312.7	102.4	6.6	10.8	41.8	6,501	194	12.47	2.15	416	37.9
305x127x37	304.4	123.4	7.1	10.7	47.2	7,171	336	12.30	2.67	471	54.5
305x127x42	307.2	124.3	8.0	12.1	53.4	8,196	389	12.40	2.70	534	62.6
305x127x48	311.0	125.3	9.0	14.0	61.2	9,575	461	12.50	2.74	616	73.6
305x165x40	303.4	165.0	6.0	10.2	51.3	8,503	764	12.90	3.86	560	93.0
305x165x46	306.6	165.7	6.7	11.8	58.7	9,899	896	13.00	3.90	646	108
305x165x54	310.4	166.9	7.9	13.7	68.8	11,700	1063	13.00	3.93	754	127
356x127x33	349.0	125.4	6.0	8.5	42.1	8,249	280	14.00	2.58	473	45.0
356x127x39	353.4	126.0	6.6	10.7	49.8	10,172	358	14.30	2.68	576	57.0
356x171x45	351.4	171.1	7.0	9.7	57.3	12,070	811	14.50	3.76	687	95.0
356x171x51	355.0	171.5	7.4	11.5	64.9	14,140	968	14.80	3.86	796	113
356x171x57	358.0	172.2	8.1	13.0	72.6	16,040	1108	14.90	3.91	896	129
356x171x67	363.4	173.2	9.1	15.7	85.5	19,460	1362	15.10	3.99	1,071	157
406x140x39	398.0	141.8	6.4	8.6	49.7	12,508	410	15.90	2.87	629	58.0
406x140x46	403.2	142.2	6.8	11.2	58.6	15,685	538	16.40	3.03	778	76.0
406x178x54	402.6	177.7	7.7	10.9	69.0	18,720	1021	16.50	3.85	930	115
406x178x60	406.4	177.9	7.9	12.8	76.5	21,600	1203	16.80	3.97	1,063	135
406x178x67	409.4	178.8	8.8	14.3	85.5	24,330	1365	16.90	3.99	1,189	153
406x178x74	412.8	179.5	9.5	16.0	94.5	27,310	1545	17.00	4.04	1,323	172
457x152x52	449.8	152.4	7.6	10.9	66.6	21,370	645	17.90	3.11	950	85.0
457x152x60	454.6	152.9	8.1	13.3	76.2	25,500	795	18.30	3.23	1,122	104
457x152x67	458.0	153.8	9.0	15.0	85.6	28,930	913	18.40	3.27	1,263	119
457x152x74	462.0	154.4	9.6	17.0	94.5	32,670	1047	18.60	3.33	1,414	136
457x152x82	465.8	155.3	10.5	18.9	104.5	36,590	1185	18.70	3.37	1,571	152.5
457x191x67	453.4	189.9	8.5	12.7	85.5	29,380	1452	18.50	4.12	1,296	153
457x191x74	457.0	190.4	9.0	14.5	94.6	33,320	1671	18.80	4.20	1,458	176
457x191x82	460.0	191.3	9.9	16.0	104.5	37.050	1871	18.80	4.23	1,611	196
457x191x89	463.4	191.9	10.5	17.7	113.8	41,020	2089	19.00	4.29	1,770	218
457x191x98	467.2	192.8	11.4	19.6	125.3	45,730	2347	19.10	4.33	1,957	243
533x210x82	528.3	208.8	9.6	13.2	104.7	47,540	2007	21.30	4.38	1,800	192
533x210x92	533.1	209.3	10.1	15.6	117.4	55,230	2389	21.70	4.51	2,072	228
533x210x101	536.7	210.0	10.8	17.4	128.7	61,520	2692	21.90	4.57	2,292	256
533x210x109	539.5	210.8	11.6	18.8	138.9	66,820	2943	21.90	4.60	2,477	279
533x210x122	544.5	211.9	12.7	21.3	155.4	76,040	3388	22.10	4.67	2,793	320
610x229x101	602.6	227.6	10.5	14.8	128.9	75,780	2915	24.20	4.75	2,515	256
610x229x113	607.6	228.2	11.1	17.3	143.9	87,320	3434	24.60	4.88	2,874	301
610x229x125	612.2	229.0	11.9	19.6	159.3	98,610	3932	24.90	4.97	3,221	343
610x229x140	617.2	203.2	13.1	22.1	178.2	111,800	4505	25.00	5.03	3,622	391
610x305x149	612.4	304.8	11.8	19.7	190.0	125,900	9308	25.70	7.00	4,111	611
610x305x179	620.2	307.1	14.1	23.6	228.0	153,000	11408	25.90	7.07	4,935	743
610x305x238	635.8	311.4	18.4	31.4	303.3	209,500	15837	26.28	7.22	6,589	1,017
686x254x125	677.9	253.0	11.7	16.2	159.5	118,000	4383	27.20	5.24	3,481	346
686x254x140	683.5	253.7	12.4	19.0	178.4	136,300	5183	27.60	5.39	3,987	409
686x254x152	687.5	254.5	13.2	21.0	194.1	150,400	5784	27.80	5.46	4,374	455
686x254x170	692.9	255.8	14.5	23.7	216.8	170,300	6630	28.00	5.53	4,916	518
762x267x134	750.0	264.4	12.0	15.5	171.0	150,700	4788	29.70	5.30	4,018	362
762x267x147	754.0	265.2	12.8	17.5	187.2	168,500	5455	30.00	5.40	4,470	411.4
762x267x173	762.2	266.7	14.3	21.6	220.4	205,300	6850	30.52	5.58	5,387	513.7
762x267x197	769.8	268.0	15.6	25.4	250.6	240,000	8175	30.94	5.71	6,234	610.1
838x292x176	834.9	291.7	14.0	18.8	224.0	246,000	7799	33.14	5.90	5,893	534.7
838x292x194	840.7	292.4	14.7	21.7	264.8	279,200	9066	33.63	6.06	6,641	620.1
838x292x226	850.9	293.8	16.1	26.8	288.6	339,700	11360	34.31	6.27	7,985	773.3
914x305x201	903.0	303.3	15.1	20.2	255.9	325,300	9423	35.65	6.07	7,204	621.4
914x305x224	910.4	304.1	15.9	23.9	285.6	376,400	11240	36.30	6.27	8,269	739
914x305x253	918.4	305.5	17.3	27.9	322.8	436,300	13300	36.76	6.42	9,501	870.8
914x305x289	926.6	307.7	19.5	32.0	368.3	504,200	15600	37.00	6.51	10,880	1,014
914x419x343	911.8	418.5	19.4	32.0	437.3	625,800	39160	37.83	9.46	13,730	1,871
914x419x388	921.0	420.5	21.4	36.6	494.2	719,600	45440	38.16	9.56	15,630	2,161

जंबो बीम
विनिर्देशःबीएस एन 10025-2:2004आयाम:एएसटीएम A6-11सहिष्णुताःBS EN 10034:1993
पदनाम	h	b	s	t	क्षेत्रफल	IX	इय	नवम	इ	Zx	Zy
mmxmmxkg/m	मिमी	मिमी	मिमी	मिमी	सेमी²	सेमी⁴	सेमी⁴	सेमी	सेमी	सेमी³	सेमी³
1016x305x222	970.3	300.0	16.0	21.1	282	406,500	9,501	37.95	5.80	8,380	633
1016x305x249	980.0	300.0	16.5	26.0	317	481,100	11,750	38.97	6.09	9,818	784
1016x305x272	990.1	300.0	16.5	31.0	347	553,800	14,000	39.96	6.35	11,190	934
1016x305x314	1000.0	300.0	19.1	35.9	400	644,700	16,280	40.15	6.38	12,890	1085
1016x305x349	1008.1	302.0	21.1	40.0	444	722,300	18,460	40.32	6.45	14,330	1222
1016x305x393	1016.0	303.0	24.4	43.9	500	807,700	20,500	40.18	6.40	15,900	1353
1016x305x415	1020.0	304.0	26.0	46.0	529	853,100	21,710	40.17	6.41	16,728	1428
1016x305x438	1026.0	305.0	27.0	49.0	557	909,800	23,360	40.41	6.47	17,740	1532
1016x305x494	1036.0	309.0	31.0	54.0	629	1,028,000	26,820	40.42	6.53	19,845	1736
1016x305x584	1056.0	314.0	36.0	64.0	744	1,246,100	33,430	40.93	6.70	23,600	2130

IPE
विनिर्देशःबीएस एन 10025-2:2004आयाम:यूरोनॉर्म 19-57सहिष्णुताःBS EN 10034:1993
पदनाम		h	b	s	t	क्षेत्रफल	IX	इय	नवम	इ	Zx	Zy
Ttype	mmxmmxkg/m	मिमी	मिमी	मिमी	मिमी	सेमी²	सेमी⁴	सेमी⁴	सेमी	सेमी	सेमी³	सेमी³
AA100	100x55x67	97.6	55.0	3.6	4.5	8.56	136	12.6	3.98	1.21	27.9	4.57
AA120	120x64x8.4	117.0	64.0	3.8	4.8	10.7	244	21.1	4.79	1.41	41.7	6.59
AA140	140x73x101	136.6	73.0	3.8	5.2	12.8	407	33.8	5.64	1.63	59.7	9.27
AA160	160x82x121	156.4	82.0	4.0	5.6	15.4	646	51.6	6.47	1.83	82.6	12.6
AA180	180x91x149	176.4	91.0	4.3	6.2	19.0	1,020	78.1	7.32	2.03	116	17.2
AA200	200x100x180	196.4	100.0	4.5	6.7	22.9	1,533	112	8.19	2.21	156	22.4

जापानी आई-सेक्शन (Tapered Flange)
विनिर्देशःबीएस एन 10025-2:2004आयाम:JIS G3192:2008सहिष्णुताःJIS G3912:2008
पदनाम	h	b	s	t	क्षेत्रफल	IX	इय	नवम	इ	Zx	Zy
mmxmmxkg/m	मिमी	मिमी	मिमी	मिमी	सेमी²	सेमी⁴	सेमी⁴	सेमी	सेमी	सेमी³	सेमी³
150x75x171	150	75	5.5	9.5	21.83	819	57.5	6.12	1.62	109	15.3
200x100x26.0	200	100	7	10	33.06	2,170	138	8.11	2.05	217	27.7
